Bombas de vacío de paleta rotativa seca en la industria de carpintería CNC: la opción ideal para una mayor eficiencia y producción limpia
En los procesos de carpintería, la tecnología de adsorción de vacío es el asistente invisible que permite la precisión y la producción eficiente. Las bombas de vacío de paletas rotativas secas sin aceite, con sus características limpias y eficientes, se están convirtiendo en equipos centrales en talleres modernos de carpintería.
En varias etapas de la producción de carpintería CNC, las bombas de vacío juegan un papel indispensable. Ya sea para fijar materiales en máquinas de grabado CNC, formación de vacío o manejo de la pieza de trabajo en centros de carpintería, es esencial suministro de vacío estable. Entre varias soluciones de tecnología de vacío, las bombas de vacío de paletas rotativas secas han ganado una aplicación generalizada en la industria de carpintería debido a su operación sin aceite, mantenimiento relativamente simple y menores costos de inversión.
01. El papel central de las bombas de vacío en la carpintería de CNC
En los modernos talleres de carpintería CNC, los sistemas de bombas de vacío son clave para lograr un procesamiento eficiente y preciso. Al generar una presión negativa estable, las bombas de vacío sostienen firmemente las hojas en la mesa de trabajo, asegurando que las piezas de trabajo no cambien durante el mecanizado.
La aplicación de la tecnología de vacío en la industria de la carpintería se refleja principalmente en dos aspectos:
SUPERACIÓN DE VACUMIS: Esta es la aplicación más importante y generalizada de las bombas de vacío en la industria de la carpintería. En equipos como fresadoras CNC y centros de mecanizado, las piezas de trabajo como tableros de madera y paneles (como MDF, tablero de partículas) se fijan de forma segura a la mesa de trabajo a través de chucks de vacío. Las bombas de paletas rotativas secas pueden generar rápidamente suficientes niveles de vacío, lo que garantiza que las piezas de trabajo no se muevan durante el corte de alta velocidad, garantizando así la precisión y calidad del mecanizado.
Manejo y levantamiento del vacío: el uso de chucks de vacío integrados en brazos robóticos o pórticos, bombas de vacío de paleta rotativa seca permiten fácilmente agarre automático, movimientos, apilamiento y carga/descarga de paneles. Este método es particularmente adecuado para manejar paneles grandes y de superficie lisa, reduciendo efectivamente la intensidad laboral y mejorar la eficiencia de producción.
02. Tres tecnologías de vacío comunes en la industria de carpintería de CNC
La industria de carpintería CNC utiliza principalmente tres tecnologías de vacío: bombas de vacío de paletas rotativas secas, bombas de vacío de anillo de agua y sistemas de aspiración de anillo de agua. Cada tecnología tiene sus escenarios de aplicación específicos, ventajas y desventajas.
Bombas de vacío de paleta rotativa seca
Una bomba de vacío de paleta rotativa seca es una bomba de desplazamiento positivo cuya operación se basa en un rotor giratorio excéntricamente dentro de la cámara de la bomba. El rotor contiene varias paletas que se deslizan libremente en ranuras; Durante la operación, la fuerza centrífuga arroja estas paletas hacia afuera hacia el contacto cercano con la pared de la cámara de la bomba, creando espacios sellados de volumen variable.
Principales ventajas:
Limpio y sin aceite: la cámara de la bomba no requiere aceite lubricante, eliminando fundamentalmente el riesgo de líneas de vacío, chucks o superficies de productos de madera.
Estructura compacta: el diseño es típicamente simple y compacto, con una pequeña huella, facilitando la integración en la maquinaria de carpintería con espacio limitado.
Operación suave: el rotor tiene una buena simetría geométrica, lo que resulta en una baja vibración y un ruido relativamente bajo durante la operación.

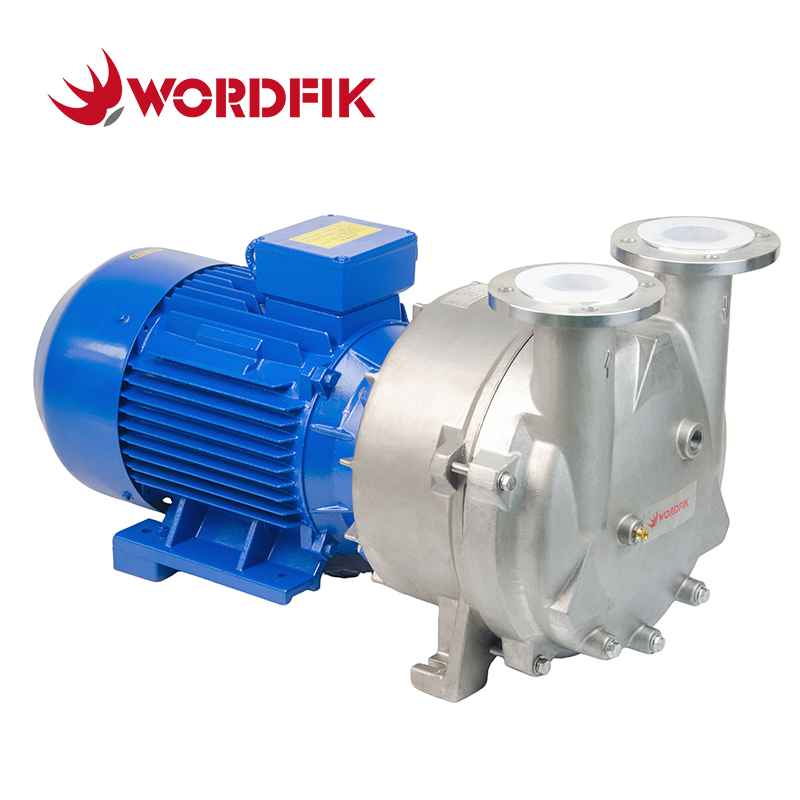

Bombas de aspiradora de anillo de agua
Las bombas de vacío de anillo de agua usan agua como medio de trabajo, creando un vacío formando un anillo de agua a través de la rotación de un impulsor. En la industria de la carpintería, se usan comúnmente para la adsorción y manteniendo el grabado máquinas y otros equipos.
Características principales:
Estructura simple y compacta, instalación fácil.
Bajo costo operativo; No hay consumibles para reemplazar, lo que hace que los costos de funcionamiento sean significativamente más bajos que las bombas de aceite.
Potencial de desechos de agua y puede aumentar significativamente la humedad en el área de producción.

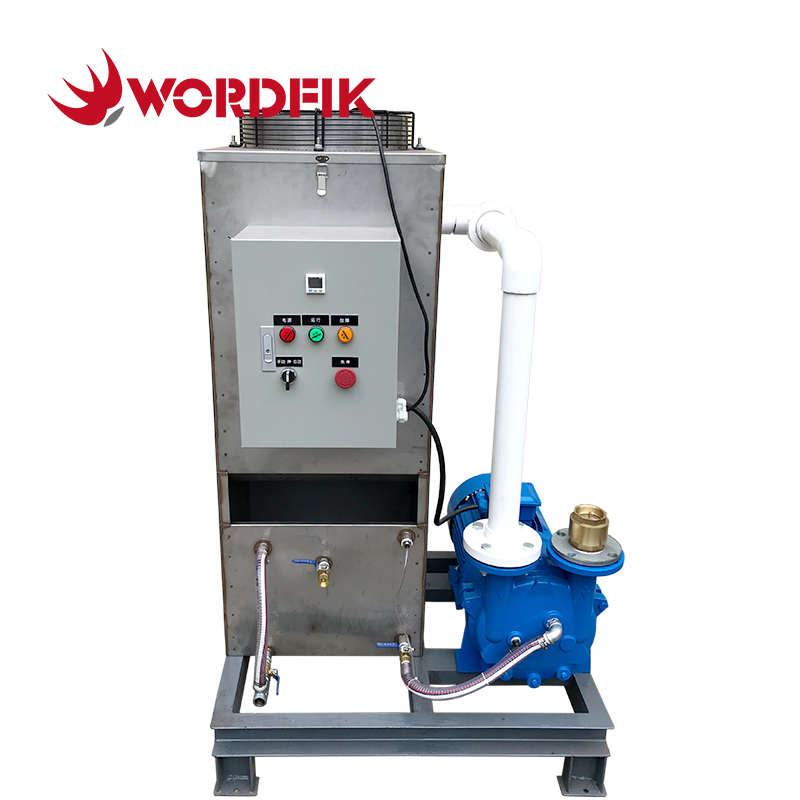

Sistemas de aspiradora de anillo de agua
Un sistema de vacío de anillo de agua es un sistema completo basado en una bomba de vacío de anillo de agua, que agrega componentes como un tanque de agua y válvulas de control. Dichos sistemas generalmente incluyen la fuente de vacío principal (bomba de vacío de anillo de agua), controlador PLC, tanque de agua circulante, válvula de retención de vacío, trampa de silenciador/humedad, válvula solenoide y otros componentes.
03. Análisis comparativo de las tres tecnologías de la bomba de vacío
La siguiente tabla compara claramente las características de las tres tecnologías de la bomba de vacío en aplicaciones de carpintería CNC:
|  |  |  |
| Características | Bomba de vacío de paleta rotativa seca | Bomba de aspiración por anillo de agua | Sistema de aspiración por anillo de agua |
| Nivel de vacío | 200 ~ 350 mbar | 33 mbar | 33 mbar |
| Velocidad de bombeo | 8-480 m³/h | 27-500 m³/h | 27-500 m³/h |
| ¿Se requiere medio de trabajo? | Completamente libre de aceite y sin agua, sin riesgo de contaminación | Requiere agua como líquido de trabajo | Requiere agua como líquido de trabajo, riesgo de contaminación del agua |
| Limpieza | Alto, ideal para el procesamiento de madera que requiere alta limpieza | Medio, pero la temperatura del agua afecta el nivel de vacío | Medio, existe riesgo de contaminación del agua |
| Eficiencia energética | Alta y buena eficiencia en aplicaciones pequeñas/medianas | Menor eficiencia; La bomba funciona rápidamente para mantener el sello, consumiendo más energía | Menor eficiencia |
| Requisitos de mantenimiento | Medio; las paletas necesitan reemplazo periódico | Mantenimiento regular del circuito de agua necesario para evitar escalar | Mantenimiento regular del circuito de agua necesario para evitar escalar |
| Aplicaciones típicas | Máquinas CNC pequeñas/medianas/grandes, manejo, requisitos de alta limpieza | Máquinas de grabado, máquinas CNC | Equipo de carpintería a gran escala |
Las bombas de vacío de paleta rotativa seca pueden ser de hasta un 30% más de eficiencia energética que las bombas de vacío de anillo líquido y consumen casi ningún agua, ya que usan chaquetas de enfriamiento para la extracción de calor. Además, la vida útil de las bombas de vacío de paletas rotativas secas es típicamente de 15-20 años, en comparación con 6-8 años para las bombas de anillo líquido.
04. Ventajas del núcleo de las bombas de vacío de paleta rotativa de WordFik Dry
Las bombas de vacío de paletas rotativas secas de Wordfik combinan tecnología avanzada con un diseño práctico, que ofrece ventajas significativas en la industria de carpintería CNC:
1. Alta eficiencia y ahorro de energía, reduciendo los costos operativos

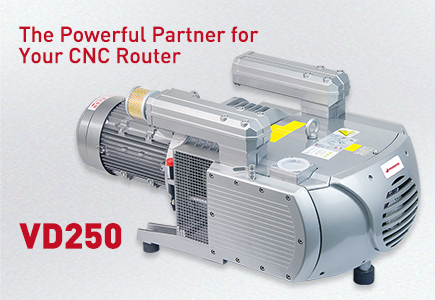

Las bombas de vacío de paletas rotativas de WordFik Dry utilizan motores de alta eficiencia y diseños optimizados, lo que resulta en un consumo de energía significativamente más bajo en comparación con las bombas de anillo de agua tradicionales. Por ejemplo, el modelo WordFik VD250 funciona a 5.5kW (50Hz) con una velocidad de bombeo de 250 m³/h, y 6.6kW (60Hz) con una velocidad de 300 m³/h. Este diseño de alta eficiencia se traduce directamente en menores costos operativos.
2. Operación sin aceite y sin agua asegura la limpieza de la pieza de trabajo
Las bombas de vacío de paletas rotativas de Wordfik seco funcionan completamente sin aceite o agua, eliminando el riesgo de que los productos de madera se contaminen con aceite o humedad en la fuente. Esto es particularmente importante para procesar madera de color claro, muebles de alta gama y productos de madera de precisión, asegurando la calidad final del producto.
3. El diseño de bajo ruido mejora el entorno de trabajo
Las bombas de vacío de paletas rotativas de WordFik Dry incorporan tecnología de reducción de ruido, con niveles de ruido controlados a alrededor de 78 dB, mejorando significativamente el entorno de trabajo en las tiendas de carpintería. Esta es una ventaja clave para las empresas modernas de carpintería centradas en la salud y la comodidad de los empleados.
4. La estructura compacta ahorra espacio

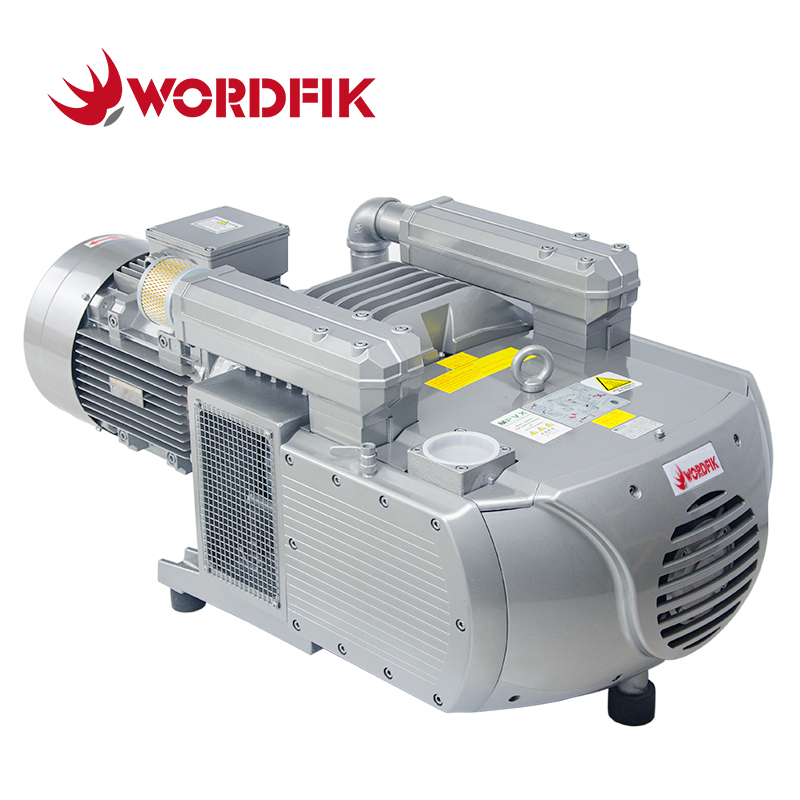

Las bombas de vacío de paletas rotativas de WordFik Dry están diseñados de manera compacta. Por ejemplo, el modelo VD400 mide 1260 x 612 x 550 mm, haciéndolos fáciles de instalar y diseñar dentro del espacio limitado de un taller de carpintería, maximizando la utilización del espacio de producción.
5. Los requisitos de bajo mantenimiento reducen el tiempo de inactividad
Las bombas de vacío de paletas rotativas de Wordfik se muestran con paletas de grafito duraderas y materiales de alta calidad, reduciendo el desgaste y la vida útil extendida. Esto reduce significativamente los requisitos de mantenimiento y el tiempo de inactividad en comparación con las bombas de anillo de agua, que son propensas a la formación de oxidación y escala.
05. Puntos de selección clave para bombas de vacío de paleta rotativa seca
Al seleccionar una bomba de vacío de paleta rotativa seca adecuada para aplicaciones de carpintería CNC, varios factores clave necesitan consideración:
Velocidad de bombeo y nivel de vacío
Calcule la velocidad de bombeo efectiva requerida en función del número de chucks, área de superficie total, fugas potenciales del sistema y el tiempo de respuesta de sujeción requerido. El nivel de vacío final de la bomba debe ser más alto que el nivel de vacío de trabajo requerido por el proceso de carpintería.
Protección contra polvo
El polvo de MDF abrasivo en el entorno de carpintería puede acelerar el desgaste de la veleta. Por lo tanto, instalar un filtro de polvo eficiente aguas arriba de la ingesta de la bomba y limpiarlo/reemplazarlo regularmente es crucial para extender la vida útil de la bomba.
Consideraciones de consumo de energía
Para aplicaciones con variaciones de carga significativas, considere modelos equipados con unidades de frecuencia variables (VFD). Las bombas VFD pueden ajustar automáticamente la velocidad en función de la demanda real, reduciendo significativamente el consumo de energía durante la operación de carga parcial.
06. Casos de aplicación y tendencias futuras
Las bombas de vacío de paletas rotativas secas tienen numerosos casos de aplicación exitosos en la industria de carpintería CNC. Muchos fabricantes de maquinaria de carpintería CNC nacionales e internacionales conocidos han adoptado bombas de vacío de paletas rotativas secas como la configuración estándar o la opción preferida para su equipo.
A medida que la industria de la carpintería avanza hacia la automatización, la inteligencia y el desarrollo verde, los requisitos para equipos de vacío también están aumentando. Las futuras bombas de vacío de paletas rotativas secas pueden ver una mejora continua en varias áreas:
Mayor eficiencia energética: optimización de diseño y tecnología de motor para reducir el consumo de energía operativa, alineándose con las tendencias de ahorro de energía.
Vida de paleta más larga: desarrollar más materiales resistentes al desgaste para extender los ciclos de mantenimiento y reducir los costos generales de mantenimiento.
Integración inteligente mejorada: integración de sensores e interfaces de comunicación para monitoreo de estado remoto y mantenimiento predictivo, integrándose mejor en los sistemas de fábricas inteligentes.
Conclusión
Para la mayoría de las aplicaciones de carpintería de CNC, las bombas de vacío de paletas rotativas secas ofrecen el mejor equilibrio entre la inversión inicial, la limpieza y la conveniencia de mantenimiento. Pueden generar rápidamente suficientes niveles de vacío para garantizar que las piezas de trabajo se mantengan de forma segura durante el procesamiento mientras evitan la contaminación del aceite que podría dañar la valiosa madera.
Las bombas de vacío de paletas rotativas de Wordfik Dry, con su alta eficiencia, ahorro de energía y limpieza, se han convertido en una opción ideal para la moderna industria de carpintería CNC. Para las empresas de carpintería que buscan una producción eficiente y limpia, seleccionar la bomba de vacío de paleta rotativa seca derecha es, sin duda, una inversión estratégica para mejorar la competitividad central.
