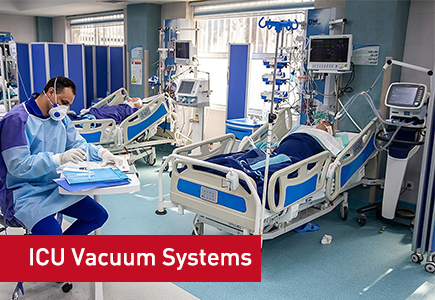

En las unidades de cuidados intensivos (UCI), los sistemas de vacío médico no son solo equipos de apoyo: son sistemas críticos para la vida que se utilizan para:
Succión de las vías respiratorias
eliminación de secreciones
Limpieza de fluidos de emergencia
A diferencia de las salas generales o los quirófanos, los entornos de la UCI requieren una succión continua y de alta confiabilidad debido a la condición de los pacientes críticamente enfermos.
De hecho, la succión de las vías respiratorias es uno de los procedimientos invasivos que se realizan con más frecuencia en las UCI y es esencial para mantener la permeabilidad de las vías respiratorias y prevenir complicaciones.
1. Por qué el vacío en la UCI es diferente
El entorno de la UCI
La unidad de cuidados intensivos no es como otras áreas del hospital. Las demandas del sistema de vacío reflejan la naturaleza única de los cuidados intensivos:
| Característica | Implicación de la UCI |
| Ocupación continua | La succión puede ser necesaria en cualquier momento, las 24 horas del día. |
| Pacientes ventilados | Muchos pacientes no pueden limpiar sus propias vías respiratorias. |
| Múltiples dispositivos | Cada cama puede tener 2-3 dispositivos de succión conectados |
| Alta agudeza | Las consecuencias del fracaso son inmediatas y graves. |
| Salas de aislamiento | Salas de presión negativa para infecciones transmitidas por el aire |
2. El papel clínico del vacío en la UCI
2.1 Manejo de las vías respiratorias
La función de vacío más crítica en la UCI es la limpieza de las vías respiratorias:
| Solicitud | Necesidad clínica | Requisito de vacío |
| succión endotraqueal | Limpiar las secreciones de los tubos del ventilador. | 80-120 mmHg (3-5 inHg) para adultos; inferior para neonatos |
| succión de traqueotomía | Mantener vía aérea permeable | Vacío consistente y ajustable |
| succión oral | Secreciones orales claras; prevenir la aspiración | Vacío inferior (50-80 mmHg) |
| Succión nasofaríngea | Limpiar las vías respiratorias superiores | 100-150 mmHg |
El imperativo clínico: un paciente que no puede despejar sus vías respiratorias se desaturará en cuestión de minutos. La succión debe estar disponible instantáneamente, en todo momento.
2.2 Soporte del ventilador
Los ventiladores modernos se integran con el vacío médico para varias funciones:
| Función | Descripción |
| Sistemas de aspiración cerrados | Catéteres de succión en línea que permiten la succión sin desconectar el ventilador |
| Unidad de nebulizador | Algunos sistemas utilizan vacío para alimentar los nebulizadores de medicamentos. |
| Pruebas de ventilador | Vacío utilizado en la calibración y prueba de ventiladores. |
2.3 Drenaje torácico
Los pacientes postoperatorios cardiotorácicos y aquellos con derrame pleural requieren drenaje torácico:
| Sistema | Requisito de vacío |
| Drenaje torácico con sello de agua | -20 a -40 cmH₂O (típico); regulado por la unidad de drenaje |
| Drenaje torácico digital | Vacío constante; integración de alarma |
2.4 Manejo de heridas
La terapia de heridas con presión negativa (NPWT) se utiliza cada vez más en la UCI para heridas complejas:
| Aspecto | Consideración |
| fuente de vacío | Puede usar vacío central con reguladores o dispositivos NPWT dedicados |
| Rango de presión | -75 a -125 mmHg típico |
| Riesgo de interrupción | La falla del sistema puede comprometer la curación de heridas |
2.5 Ventilación de la sala de aislamiento
Algunas salas de la UCI están diseñadas como salas de aislamiento de infecciones transmitidas por el aire (AIIR) con presión negativa en relación con los pasillos:
| Requisito | Implementación |
| Presión negativa | Presión de la habitación inferior a la del pasillo |
| Escucha | Visualización continua de presión; alarmas |
| Papel de vacío | Los sistemas de escape mantienen una presión negativa; puede compartir infraestructura de vacío |
3. La perspectiva del equipo clínico
El terapeuta respiratorio
'Necesito una succión que funcione siempre, sin pensar en ello. Cuando un paciente se está desahogando, no tengo tiempo para comprobar si el vacío está funcionando. Simplemente tiene que estar ahí.'
Requisitos del sistema:
Respuesta instantánea cuando se abre la salida.
Presión constante independientemente de cuántas otras salidas estén en uso
Funcionamiento silencioso que no molesta a los pacientes
La enfermera de la UCI
'Cuido tres o cuatro pacientes críticos a la vez. No puedo estar solucionando problemas de succión. El sistema debe ser confiable para que pueda concentrarme en mis pacientes'.
Requisitos del sistema:
Operación de salida intuitiva
Indicadores visuales claros del estado del vacío.
Falsas alarmas mínimas
Cambios de recipiente fáciles
El intensivista (médico de la UCI)
'Cuando estoy junto a la cama, cada segundo cuenta. Si la succión falla durante un evento crítico de las vías respiratorias, es una situación de código. El sistema de vacío debe ser tan confiable como el suministro de oxígeno'.
Requisitos del sistema:
Redundancia que hace que el fracaso sea clínicamente invisible
Sistemas de respaldo que se activan automáticamente
Sistemas de alarma que alertan ante el impacto clínico
4. Requisitos técnicos para el vacío de la UCI
4.1 Requisitos de flujo y presión
| Parámetro | UCI para adultos | UCI pediátrica | UCI neonatal |
| Nivel de vacío típico | 100-150 mmHg | 80-120 mmHg | 40-80 mmHg |
| Flujo máximo por cama | 2-3 pies cúbicos por minuto | 1-2 pies cúbicos por minuto | 0,5-1 pies cúbicos por minuto |
| Flujo continuo | 0,5-1 pies cúbicos por minuto | 0,3-0,5 pies cúbicos por minuto | 0,1-0,3 pies cúbicos por minuto |
| Cantidad de salida | 2-3 por cama | 2 por cama | 2 por cama |
4.2 Configuración de salida
Las salidas de vacío de la UCI tienen requisitos específicos:
| Característica | Requisito |
| Tipo de salida | DISS (EE. UU.) o NIST (internacional) con indexación específica de vacío |
| Codificación de colores | Blanco o amarillo (EE. UU.); varía internacionalmente |
| Ubicación | En la cabecera de la cama; accesible desde ambos lados |
| Cantidad | Mínimo 2 por cama; 3 para camas de alta agudeza |
| Reguladores | Reguladores de cabecera para ajuste de presión. |
4.3 Colocación de la válvula de zona
Para las áreas de UCI, la ubicación de la válvula de zona es fundamental:
| Consideración | Implementación |
| Aislamiento de habitaciones individuales | Las válvulas de zona para cada habitación de paciente permiten el mantenimiento sin afectar las habitaciones adyacentes |
| Accesibilidad | Ubicado fuera de las habitaciones de los pacientes para un acceso rápido |
| Etiquetado | Claramente marcado con habitación servida. |
5. Control de infecciones en la UCI
5.1 El riesgo
Los pacientes de la UCI son especialmente vulnerables a las infecciones:
| Factor | Implicación |
| Estado inmunocomprometido | Mayor susceptibilidad a cualquier patógeno. |
| Dispositivos invasivos | Múltiples puntos de entrada para la infección |
| Estancias prolongadas | Exposición prolongada a cualquier deficiencia del sistema. |
| Resistencia a los antibióticos | Opciones de tratamiento limitadas |
5.2 Contribuciones del sistema de vacío al control de infecciones
| Característica del sistema | Función de control de infecciones |
| Filtración bacteriana | Previene la liberación de patógenos del escape de vacío. |
| Separación de líquidos | Contiene fluidos infecciosos. |
| Diseño de salida | Superficies lisas; fácil de limpiar |
| Gestión de contenedores | Eliminación adecuada de materiales contaminados. |
| Salas de presión negativa | Contiene patógenos transmitidos por el aire. |
5.3 Protocolos de gestión de recipientes
| Protocolo | Objetivo |
| Botes de sistema cerrado | Previene derrames y aerosolización. |
| Filtros en línea | Protege el sistema de la contaminación. |
| Eliminación adecuada | Reduce el riesgo de exposición |
| Reemplazo regular | Previene el desbordamiento y la contaminación. |
6. Respaldo y redundancia para cuidados críticos
6.1 Por qué la UCI requiere mayor redundancia
La UCI no puede tolerar la interrupción del vacío:
| Guión | Consecuencia |
| Fallo de energía | Los pacientes ventilados no pueden ser succionados |
| Fallo de la bomba | Pérdida de succión en toda la unidad. |
| Daños en las tuberías | Las habitaciones afectadas pierden succión |
| Obstrucción del filtro | Pérdida gradual de rendimiento |
6.2 Requisitos de redundancia
| Nivel de redundancia | Requisito de UCI |
| Redundancia de bombas | Configuración N+1 o 2N |
| Conmutación por error automática | Transfiera en segundos; clínicamente invisible |
| Energía de emergencia | Conexión del generador; respaldo de batería para controles |
| Aislamiento de zona | Capacidad de aislamiento de habitaciones individuales |
| Copia de seguridad portátil | Unidades en cada cabecera |
6.3 Capacidad de reserva
NFPA 99 requiere 5 minutos de capacidad de reserva (se recomiendan 10 minutos). Para la UCI, considere:
| Factor | Recomendación |
| Capacidad de reserva | 10 minutos mínimo |
| Base de cálculo | Demanda máxima de UCI + demanda simultánea en urgencias/quirófano |
| Pruebas | Verificación periódica de la capacidad de reserva |
6.4 La copia de seguridad junto a la cama
Cada cama de UCI debe tener:
| Elemento de copia de seguridad | Objetivo |
| Unidad de succión portátil | Copia de seguridad inmediata si falla el sistema central |
| batería cargada | Garantiza que la unidad funcione durante un corte de energía |
| Probado semanalmente | Confirma la preparación |
| Instrucciones claras | Implementación rápida |
7. Sistemas de monitoreo y alarma
7.1 Requisitos de alarma específicos de la UCI
| Alarma | Ubicación | Objetivo |
| alarma maestra | Estación central de enfermería | Estado del sistema en toda la unidad |
| alarma de área | Entrada o núcleo de la UCI | Estado a nivel de departamento |
| Indicadores locales | En cada salida | Confirmación visual del vacío. |
| Presión ambiental | Salas de aislamiento | Verificación de presión negativa |
7.2 Puntos de ajuste de alarma para UCI
| Parámetro | Condición de alarma |
| vacío bajo | Por debajo de 10 inHg (NFPA 99) o según diseño del sistema |
| alto vacío | Por encima de 20-25 pulgadas Hg |
| Fallo de la bomba | Cualquier bomba inoperativa |
| Filtro obstruido | Presión diferencial alta |
| Reserva baja | Por debajo de la capacidad mínima |
7.3 Factores humanos en el diseño de alarmas
| Consideración | Implementación |
| Alarmas sonoras | Distinto de otros equipos; se puede silenciar temporalmente |
| Indicadores visuales | Claro, visible desde la estación de enfermería |
| Prevención de fatiga por alarma | Minimizar las falsas alarmas; solo alertas significativas |
| Notificación remota | Alertar a la ingeniería biomédica sobre problemas del sistema |
8. Consideraciones especiales por tipo de UCI
8.1 UCI neonatal (UCIN)
| Factor | Requisito especial |
| Niveles de vacío más bajos | 40-80 mmHg típico; regulación de precisión crítica |
| Tubos más pequeños | Compatible con catéteres de succión neonatales |
| Funcionamiento silencioso | Recién nacidos sensibles; el ruido importa |
| Succión suave | Riesgo de traumatismo en tejidos delicados. |
| Reguladores dedicados | Capacidad de ajuste fino |
8.2 UCI pediátrica (UCIP)
| Factor | Requisito especial |
| Tamaños de pacientes variables | Vacío ajustable para bebés y adolescentes. |
| Presencia familiar | Consideraciones estéticas; control de ruido |
| Succión de sala de juegos | Algunas instalaciones cuentan con succión en áreas de juego. |
8.3 UCI cardíaca (UCIC)
| Factor | Requisito especial |
| Drenaje torácico | Succión continua y confiable para pacientes postoperatorios |
| Múltiples dispositivos | A menudo 2-3 dispositivos de succión por paciente |
| Mayor flujo | Potencial de mayor demanda |
8.4 UCI neurológica (Neuro UCI)
| Factor | Requisito especial |
| Drenajes ventriculares externos (DVE) | Drenaje de precisión; El vacío no se utiliza directamente, pero la confiabilidad del sistema es importante. |
| Protección de las vías respiratorias | Deglución alterada; necesidades frecuentes de succión |
9. Mantenimiento y pruebas de confiabilidad de la UCI
9.1 Prioridades de mantenimiento específicas de la UCI
| Prioridad | Razón fundamental |
| Función de salida | Cada salida debe funcionar siempre. |
| Verificación de alarma | El personal de la UCI depende de las alarmas |
| Preparación de la unidad portátil | La copia de seguridad debe estar disponible inmediatamente |
| Acceso a válvulas de zona | Etiquetado claro; fácil operación |
9.2 Frecuencia de las pruebas
| Prueba | Frecuencia | Consideración de la UCI |
| Pruebas de salida | Anual (mínimo) | Pruebe cada salida; resultados del documento |
| Prueba de alarma | Mensual | Coordinar con la unidad para evitar interrupciones. |
| Pruebas de unidades portátiles | Semanalmente | Carga y función de la batería del documento |
| Verificación del sistema | Anual | Pruebas integrales de NFPA 99 |
9.3 Coordinación con operaciones de la UCI
| Consideración | Acercarse |
| Minimizar la interrupción | Programe pruebas durante períodos de baja actividad |
| Aviso previo | Notificar al liderazgo de la UCI antes de cualquier trabajo. |
| Disponibilidad de respaldo | Garantizar la disponibilidad de unidades portátiles durante las pruebas. |
| Restauración rápida | Priorizar la UCI si surgen problemas |
10. Consideraciones de diseño para la construcción de una nueva UCI
10.1 Planificación de capacidad y recuento de camas
| Factor | Consideración del diseño |
| Camas actuales | Demanda base |
| Capacidad de sobretensión | Posibilidad de convertir otras camas para uso en UCI. |
| Crecimiento | Plan de expansión de 3 a 5 años |
| Unidades vecinas | La demanda de urgencias, quirófano y PACU afecta al sistema central |
10.2 Disposición de las tuberías
| Consideración | Mejores prácticas |
| Configuración de bucle | Vías redundantes; ningún punto único de falla |
| Válvulas de zona | Aislamiento de habitaciones individuales |
| Dimensionamiento de tuberías | Adecuado para los picos de demanda en todas las camas |
| Pendiente | Hacia los puntos de recogida de drenaje de condensados |
10.3 Ubicación de la Sala de Plantas
| Factor | Consideración |
| Proximidad | Lo suficientemente cerca de la UCI para una tubería eficiente |
| Aislamiento de ruido | Lo suficientemente remoto para evitar molestias |
| Acceso | Acceso al servicio 24 horas al día, 7 días a la semana sin ingresar a UCI |
Conclusión
La UCI es un lugar donde la confianza es esencial. Los pacientes confían en su equipo de atención. Los médicos confían en sus equipos. Y la base de esa confianza es el sistema de vacío médico: silencioso, constante y confiable.
Cuando un terapeuta respiratorio alcanza la salida de succión durante un evento crítico de las vías respiratorias, no se pregunta si funcionará. Confían en que así será. Esa confianza se basa en un diseño adecuado del sistema, un mantenimiento riguroso y estándares inflexibles.
Para los pacientes en la UCI, el sistema de vacío es verdaderamente un guardián silencioso. Nunca lo ven. Nunca saben que existe. Pero para los médicos que los atienden, es un socio esencial en el trabajo de salvar vidas que se realiza todos los días, en cada cama.
Preguntas técnicas frecuentes
P: ¿Cuál es el requisito típico de flujo de vacío para una cama de UCI?
R: Una cama de UCI típica requiere de 0,5 a 1 CFM de flujo continuo para el manejo de las vías respiratorias, con una demanda máxima de 2 a 3 CFM durante los procedimientos de succión. Para fines de diseño, 2 CFM por cama es una cifra de planificación común, con asignaciones más altas para UCI cardíacas o quirúrgicas.
P: ¿Cuántas salidas de vacío debe tener una cama de UCI?
R: Mínimo 2 enchufes por cama; 3 para camas de alta agudeza. Esto permite el uso simultáneo de succión de las vías respiratorias, succión oral y drenaje torácico o terapia de heridas.
P: ¿Cuáles son los requisitos especiales de vacío para las UCI neonatales?
R: La UCIN requiere niveles de vacío más bajos (40-80 mmHg), regulación precisa de la presión, funcionamiento más silencioso y tubos de menor diámetro compatibles con catéteres neonatales. Son esenciales reguladores dedicados con ajuste fino.
P: ¿En qué se diferencia el vacío de la UCI del vacío del quirófano?
R: El uso de la UCI es más continuo (24 horas al día, 7 días a la semana), mientras que el uso del quirófano es intermitente pero de mayor flujo. La UCI requiere una succión constante para los pacientes ventilados; O requiere capacidad de alto flujo para procedimientos quirúrgicos. Ambos exigen la misma confiabilidad pero con diferentes perfiles de demanda.
P: ¿Qué disposiciones de respaldo debe tener una UCI?
R: Respaldo del sistema central (bombas redundantes, conmutación por error automática, energía de emergencia) más respaldo junto a la cama (unidades de succión portátiles en cada cama, probadas semanalmente). Las válvulas de zona permiten el aislamiento de habitaciones individuales sin afectar las habitaciones adyacentes.
P: ¿Con qué frecuencia se deben probar las salidas de vacío de la UCI?
R: NFPA 99 exige pruebas anuales de todas las salidas de gases medicinales. En el caso de las UCI, muchas instalaciones realizan pruebas con más frecuencia (trimestralmente o semestralmente) debido a la naturaleza crítica del área. Las pruebas mensuales de unidades portátiles son esenciales.
P: ¿Qué sistemas de alarma se requieren para el vacío de la UCI?
R: Alarmas de área en la entrada de la UCI o estación central de monitoreo, alarmas maestras en las estaciones centrales de enfermería e indicadores visuales locales en las salidas. Para salas de aislamiento, monitoreo continuo de presión negativa con alarmas.
