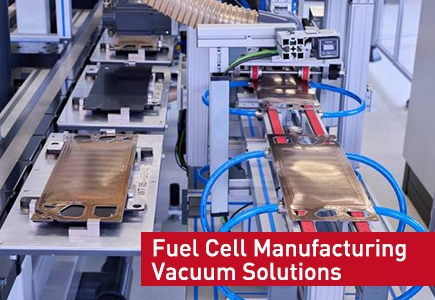

Soluciones de vacío para la fabricación de pilas de combustible: ingeniería avanzada de revestimiento de membranas y placas bipolares
Antecedentes de la industria
Las pilas de combustible de membrana de intercambio de protones (PEM) han crecido rápidamente como fuentes de energía centrales para vehículos de nueva energía, centrales eléctricas distribuidas y equipos de energía portátiles. Los fabricantes mundiales de pilas de combustible están pasando de la producción de prueba en lotes pequeños a la producción en masa automatizada, que impone estándares extremadamente estrictos sobre la precisión dimensional de los componentes, la uniformidad del recubrimiento y la pureza interna.
Las placas bipolares y las membranas recubiertas de intercambio de protones son dos componentes centrales que determinan el rendimiento de salida y la vida útil de la pila de combustible. Las modernas líneas de producción automatizadas adoptan universalmente tecnología de vacío personalizada para controlar la purificación de la materia prima, el tratamiento de superficies y el recubrimiento de precisión. La configuración inadecuada del vacío es una de las principales razones de la alta tasa de desperdicio y del rendimiento inestable de las celdas de combustible terminadas en muchas fábricas de celdas de combustible de tamaño mediano. Este artículo se centra en los detalles de la aplicación de vacío del procesamiento de placas bipolares y el recubrimiento de membranas, la selección de equipos y el análisis de los beneficios de la producción real.
Defectos de fabricación clave provocados por la falta de control de vacío de precisión
Muchos pequeños fabricantes de pilas de combustible todavía ejecutan procesos parciales en un entorno atmosférico normal, lo que da lugar a defectos recurrentes en los productos que erosionan constantemente el margen de beneficio:
Defectos en la superficie de la placa bipolar: burbujas de aire residuales y humedad adsorbida permanecen dentro del sustrato de grafito o metal, lo que provoca un recubrimiento conductor desigual, una mala planitud del canal de flujo de gas y una mayor resistencia interna después del ensamblaje.
Fallo del recubrimiento PEM: el polvo, la humedad flotante y las partículas del aire ambiental se mezclan con la lechada de recubrimiento bajo presión normal, lo que provoca poros, adelgazamiento parcial del recubrimiento y conductividad de protones inconsistente en la superficie de la membrana.
Atenuación de la pila a largo plazo: las trazas de impurezas no eliminadas desencadenan gradualmente reacciones electroquímicas secundarias dentro de las pilas de pilas de combustible ensambladas, acortando la vida útil general del ciclo de la pila y reduciendo la potencia nominal de salida.
Un entorno de vacío bien diseñado resuelve los inconvenientes inherentes desde el origen y se convierte en la configuración estándar para las gigafábricas de pilas de combustible convencionales.
Dos segmentos principales de aplicaciones de vacío en la producción de componentes de pilas de combustible
Tecnología de vacío para la fabricación de placas bipolares metálicas y de grafito
Las placas bipolares se dividen en dos categorías principales: placas compuestas de grafito y placas metálicas de acero inoxidable, y ambas requieren un tratamiento de vacío de varias etapas antes de su posterior recubrimiento y formación. Para placas bipolares de grafito: el polvo de grafito crudo mezclado con aglutinante de resina necesita desgasificación al vacío para eliminar el aire atrapado dentro del compuesto antes del moldeo por prensado en caliente. El entorno de presión negativa elimina las cavidades de burbujas internas y garantiza una estructura de sustrato densa y uniforme. El recubrimiento anticorrosión conductor posterior también se basa en un entorno cerrado de bajo vacío para evitar la contaminación por partículas durante la pulverización.
Para placas bipolares metálicas delgadas: Los procesos de pretratamiento que incluyen desengrasado al vacío y limpieza con plasma al vacío eliminan por completo los residuos de aceite de la superficie y la película de óxido. La superficie metálica limpia mejora la adhesión del revestimiento conductor posterior, evitando que el revestimiento se desprenda durante el funcionamiento prolongado de la pila de combustible. Todos los pasos de pretratamiento anteriores no pueden lograr un rendimiento calificado sin un soporte de vacío estable.
Deposición y recubrimiento de alto vacío para membrana de intercambio de protones (PEM)
La membrana de intercambio de protones es el componente central conductor de iones de la pila de combustible y su revestimiento funcional decide directamente la eficiencia de la pila. Dos procesos de recubrimiento convencionales dependen en gran medida del vacío preciso: el recubrimiento en suspensión al vacío y la deposición por pulverización catódica al vacío de PVD.
El recubrimiento cerrado al vacío aísla el aire y el polvo del exterior, lo que hace que el material de recubrimiento se distribuya uniformemente sobre la superficie de la membrana de polímero ultrafina sin defectos de poros. La pulverización catódica de PVD de alto vacío logra además la deposición de capas funcionales uniformes a nanoescala en la superficie de la membrana, ampliamente aplicada para membranas de celdas de combustible de alto rendimiento para automóviles. El vacío estable continuo también evita que el disolvente de recubrimiento se volatilice rápidamente y anormalmente bajo presión atmosférica, estabilizando la consistencia del lote de membrana terminado.
Combinación de equipos de vacío específicos según diferentes escalas de producción
La producción de pilas de combustible tiene una diferenciación de escala obvia desde un laboratorio piloto hasta una gran fábrica automatizada, con configuraciones de vacío coincidentes que varían mucho:
Producción piloto y de laboratorio a pequeña escala: bombas de vacío secas de una etapa sin aceite. Diseño compacto, entorno de vacío limpio y sin aceite, ideal para prototipos de laboratorio de revestimiento de prueba de membrana y placa bipolar.
Producción semiautomática de volumen medio: Conjuntos de vacío combinados Roots + bomba seca. Velocidad de bombeo rápida, vacío medio-alto estable, adecuado para desgasificación de placas bipolares por lotes y líneas de recubrimiento de membranas continuas.
Producción centralizada de gigafábrica de pilas de combustible a gran escala: estación de vacío centralizada montada sobre patines compuesta por múltiples unidades de vacío seco. Suministro de vacío unificado para docenas de líneas de producción de revestimiento de membranas y formación de placas bipolares, lo que reduce los costos de adquisición y mantenimiento de una sola bomba.
Las bombas de vacío de anillo líquido se utilizan ocasionalmente para la evacuación preliminar preliminar de grandes cámaras de material gracias a su excelente tolerancia al vapor para el gas volátil del disolvente de recubrimiento.
ROI técnico y financiero medible de los sistemas de vacío optimizados
Las empresas que actualizan la producción atmosférica original al proceso de vacío estandarizado obtienen beneficios obvios tanto en la calidad del producto como en el costo económico:
Reduzca la tasa de desechos de membranas y placas bipolares entre un 25% y un 40%, ahorrando una pérdida masiva de materia prima de grafito, acero inoxidable y membranas de intercambio de protones de alto costo.
Mejore la consistencia de la pila de celdas de combustible terminadas, reduciendo el costo de mantenimiento por fallas posventa para los clientes de centrales eléctricas y vehículos intermedios.
El vacío estable acorta el ciclo de espera de evacuación de la cámara, lo que aumenta la eficiencia operativa general de la línea de producción y la producción diaria de la fábrica.
Los componentes calificados de alto rendimiento aumentan la calidad del producto terminado de celdas de combustible, lo que ayuda a los fabricantes a ingresar a la cadena de suministro de vehículos de nueva energía de alta gama.
Solución de problemas y control preventivo in situ para líneas de vacío de pilas de combustible
Los talleres de recubrimiento de pilas de combustible contienen vapores de disolventes orgánicos volátiles y polvo fino de grafito, lo que fácilmente provoca una disminución del rendimiento del sistema de vacío sin una gestión estandarizada diaria:
Caída de vacío inducida por la condensación de vapor de solvente: Instale un filtro de gas-líquido de etapas múltiples y un dispositivo de recuperación de solvente en la entrada de la bomba para interceptar el líquido y el polvo condensados.
Defectos puntuales del revestimiento de la membrana causados por fugas de aire ocultas en las tuberías: Organizar la detección trimestral de fugas de helio para todas las tuberías de vacío y las carcasas de las cámaras de revestimiento.
Consumo de energía inactivo innecesario: equipe la conversión de frecuencia VFD para unidades de vacío para ajustar automáticamente la velocidad de bombeo después del cambio de carga de producción en tiempo real.
La inspección diaria por parte del operador sobre la lectura de vacío, la temperatura del equipo y el estado del filtro evita eficazmente productos defectuosos en masa causados por una anomalía repentina del vacío.
Conclusión
La tecnología de vacío es una solución auxiliar central indispensable en la formación de placas bipolares y el recubrimiento de membranas de intercambio de protones para la fabricación moderna de pilas de combustible PEM. Una selección razonable de equipos que coincida con la escala de producción más una gestión diaria estandarizada ayuda a los fabricantes de pilas de combustible a lograr una reducción de defectos, una mejora de la eficiencia y un control integral de costos.
A medida que se acelera la industrialización mundial de las pilas de combustible, los sistemas de vacío limpio personalizados se convertirán en una configuración central esencial para los talleres de producción de pilas de combustible nuevos y mejorados.
Preguntas frecuentes de la industria
P1: ¿Por qué se prefieren las bombas de vacío sin aceite para la producción de componentes de pilas de combustible?
R1: El diseño sin aceite elimina el riesgo de contaminación por vapor de aceite en la capa conductora de la placa bipolar y el revestimiento de la membrana de intercambio de protones, evitando fallas electroquímicas internas de la celda de combustible provocadas por impurezas de hidrocarburos.
P2: ¿Qué nivel de vacío se requiere para el recubrimiento de membrana PVD de celdas de combustible de grado automotriz?
R2: El recubrimiento por pulverización catódica de PEM para automóviles generalmente requiere un alto vacío que oscila entre 1×10⁻³ Pa y 1×10⁻⁵ Pa para garantizar una deposición uniforme a nanoescala sin contaminación por partículas.
P3: ¿Puede el sistema de vacío centralizado reducir la inversión total para las grandes fábricas de pilas de combustible?
R3: Sí, la estación de vacío centralizada reemplaza las bombas de vacío independientes dispersas para cada línea de producción, lo que reduce el costo total de compra del equipo y los gastos posteriores de mantenimiento regular.
P4: ¿Se puede actualizar la antigua línea de recubrimiento atmosférico con un sistema de vacío?
R4: La mayoría de las líneas de producción de recubrimientos abiertos existentes admiten la renovación del sellado al vacío y la instalación de unidades de vacío adecuadas, logrando una mejora de la calidad sin un reemplazo completo de la línea de producción.
