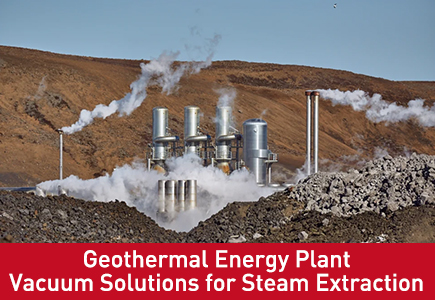

Soluciones de vacío para plantas de energía geotérmica: optimización de la extracción de vapor y la eliminación de GNC
En la generación de energía geotérmica, ya sea utilizando tecnologías Flash Steam, Double Flash o Direct Dry Steam, el impulsor fundamental de la eficiencia de la planta es el delta termodinámico entre la presión geotérmica en la boca del pozo aguas arriba y el vacío del condensador de la turbina aguas abajo. Mantener un vacío profundo y estable dentro de la superficie principal o del condensador barométrico permite que el vapor geotérmico se expanda completamente a través de las palas de la turbina, capturando la entalpía máxima y convirtiendo la energía térmica que de otro modo se desperdiciaría en electricidad limpia a escala de red.
Sin embargo, a diferencia de las centrales nucleares o de combustibles fósiles convencionales que funcionan con ciclos cerrados de agua pura, las centrales geotérmicas se enfrentan a un grave desafío operativo: los gases no condensables (GNC) . El vapor geotérmico contiene naturalmente grandes concentraciones de GNC, principalmente dióxido de carbono, sulfuro de hidrógeno, amoníaco y trazas de metano. Si estos gases no se extraen continua y enérgicamente del condensador, provocan una disminución del vacío, aíslan los tubos del condensador, disparan la contrapresión de la turbina y pueden reducir la producción total de la central eléctrica hasta en un 25% o más.
El paradigma de la energía geotérmica: por qué el vacío del condensador dicta la producción de megavatios
La potencia neta generada por una turbina de vapor geotérmica es directamente proporcional a la caída de presión en las etapas de la turbina. Cuanto menor sea la presión en el lado de escape (el condensador), mayor será la relación de expansión de la turbina y más megavatios (MW) se producirán a partir del mismo volumen de fluido geotérmico.
Debido a que los NCG no se pueden condensar en agua líquida mediante conjuntos de torres de enfriamiento estándar, se acumulan rápidamente en la zona fría del condensador. Los sistemas de vacío industriales actúan como fuerza de extracción cinética primaria, barriendo continuamente estas barreras de gas aislante fuera del sistema para mantener la envoltura de vacío profundo.
La dinámica de la extracción de gases no condensables (GNC)
Dependiendo del yacimiento geológico, el contenido de NCG en el vapor geotérmico puede variar desde un manejable 0,5% hasta un agresivo 10% o más en peso. La composición de esta carga de gas determina la curva de desplazamiento volumétrico requerida por la isla de vacío.
La barrera de acumulación: A medida que el vapor se condensa en agua en las superficies exteriores de los tubos del condensador, deja una capa límite de gas altamente concentrada de dióxido de carbono y sulfuro de hidrógeno. Esta capa crea una barrera de resistencia térmica, reduciendo el coeficiente de transferencia de calor del condensador.
La solución de extracción al vacío: la entrada de la tubería de vacío está estratégicamente ubicada en la sección más fría del condensador (la zona de enfriamiento de gas) para extraer estos gases pesados continuamente. El paquete de vacío debe proporcionar una enorme capacidad de succión volumétrica para arrastrar estos gases de baja presión y altamente expandidos hasta la presión de descarga atmosférica.
La solución de ingeniería híbrida: combinación de eyectores y bombas de anillo líquido
Para las plantas geotérmicas de gran escala, depender de una única tecnología de vacío rara vez es eficiente. Las instalaciones de alto rendimiento estandarizan los sistemas de vacío híbridos como el estándar de oro termodinámico.
La secuencia del proceso híbrido:
Eyectores de chorro de vapor de primera y segunda etapa: a niveles de vacío profundos (p. ej., 50 a 100 mbar absolutos), el volumen de gas es demasiado grande para bombas mecánicas únicamente. Los eyectores de chorro de vapor utilizan vapor motriz a alta presión desde la boca del pozo para comprimir los NCG de alto volumen hasta una presión intermedia, descargándolos en un intercondensador.
Intercondensadores de contacto directo: El intercondensador rocía agua de refrigeración directamente en la corriente de gas, condensando el vapor motriz y reduciendo drásticamente la carga volumétrica de gas hasta en un 80%.
Etapa de respaldo de la bomba de vacío de anillo líquido (LRVP): una bomba de vacío de anillo líquido de dos etapas de alta resistencia toma el control a la presión intermedia, comprimiendo los NCG concentrados restantes desde el intercondensador hasta la presión atmosférica, donde se dirigen a un sistema de reducción de sulfuro de hidrógeno o una torre de enfriamiento.
La integración de LRVP como etapa de respaldo final reduce el consumo total de vapor motriz hasta en un 35% en comparación con las redes de eyectores de múltiples etapas puras, lo que ahorra vapor valioso para la turbina de energía principal.
Ciencia de materiales severa: derrotar la corrosión por cloruros y alto contenido de H2S
Los gases y el vapor geotérmicos transportan mezclas químicas muy corrosivas. Cuando el sulfuro de hidrógeno y el dióxido de carbono se disuelven en la matriz de agua de vapor de condensación, forman una bolsa de fluido amargo y altamente ácido que contiene cloruros agresivos que desencadenan inmediatamente fisuras galvánicas y por corrosión bajo tensión en los aceros estándar.
Selección de equipos de vacío por tipo de planta geotérmica
Tipo de planta
Requisitos de vacío primario
Solución de vacío recomendada
Beneficios clave
Plantas de vapor seco
Alta capacidad de eliminación de NCG, resistencia a la corrosión.
Bombas de vacío de anillo líquido (SS316L)+híbrido con eyector de vapor
Maneja alto contenido de H₂S, bajo consumo de energía
Plantas de vapor flash
Separación flash al vacío, extracción continua NCG
Unidades de vacío combinadas Roots + anillo líquido
Alta velocidad de bombeo, vacío estable para grandes volúmenes de vapor
Plantas de ciclo binario
Manejo de fluidos de trabajo a baja presión, operación hermética
Bombas de vacío de tornillo seco sin aceite
Riesgo de contaminación cero, control preciso de la presión
Sistemas geotérmicos mejorados (EGS)
Aislamiento por vacío para pozos, gestión de la presión del yacimiento
Tubulares aislados al vacío + paquetes de vacío compactos
Reduce la pérdida de calor entre un 50 y un 70 %, mejora la eficiencia térmica
Los criterios de selección críticos incluyen: resistencia a la corrosión (compatibilidad con H₂S/CO₂), capacidad de manejo de líquidos (tolerancia a salmuera/condensado), eficiencia energética (baja carga parásita) y confiabilidad (operación 24 horas al día, 7 días a la semana en ubicaciones remotas).
Conclusión
La tecnología de vacío es el héroe anónimo de la producción eficiente de energía geotérmica y aborda los desafíos únicos de la extracción de vapor, la eliminación de NCG y la optimización de la condensación. Al seleccionar el sistema de vacío adecuado para el tipo de planta y las condiciones operativas específicas, los operadores geotérmicos pueden aumentar significativamente la producción de energía, reducir los costos operativos y extender la vida útil de la planta.
A medida que se acelera la transición global hacia la energía renovable, las soluciones avanzadas de vacío desempeñarán un papel cada vez más crítico para maximizar el potencial de los recursos geotérmicos, haciéndolos más competitivos con los combustibles fósiles y otras fuentes de energía renovables.
Preguntas frecuentes operativas:
¿Por qué las bombas de anillo líquido son mejores que las bombas de tornillo seco para la evacuación de condensadores geotérmicos?
La extracción de vapor geotérmico es inherentemente un proceso húmedo. La corriente de gas que ingresa a la isla de vacío está 100% saturada con vapor de agua y finas gotas de condensado geotérmico. Las bombas de tornillo seco tienen espacios internos extremadamente estrechos y funcionan a altas temperaturas; El arrastre de líquido puede provocar un choque térmico o un bloqueo hidráulico mecánico. Las bombas de anillo líquido utilizan un sello líquido, lo que significa que absorben fácilmente grandes masas de agua y vapores condensables sin ningún riesgo de daño mecánico interno, al tiempo que mantienen una trayectoria de compresión isotérmica a prueba de explosiones.
¿Cómo afecta una actualización a un sistema de vacío híbrido a la generación neta de megavatios de una planta geotérmica?
Los sistemas eyectores de vapor puro requieren inmensas cantidades de vapor motriz de alta presión para funcionar. Cada libra de vapor utilizada para impulsar un eyector es vapor que no puede dirigirse a través de la turbina de energía para generar electricidad de la red. Al reemplazar las etapas finales de los eyectores con bombas de vacío de anillo líquido de alta eficiencia, la planta reduce drásticamente su consumo de vapor motriz. Este vapor 'ahorrado' se redirige a la turbina principal, aumentando directamente la producción neta de megavatios de la central eléctrica.
¿Qué protocolo de mantenimiento previene la cavitación en bombas de vacío de anillo líquido geotérmicas?
La cavitación se produce cuando la presión de funcionamiento dentro de la bomba cae por debajo de la presión de vapor del agua de sellado, lo que provoca que las destructivas burbujas de agua colapsen violentamente contra las aspas del impulsor dúplex. Esto es muy común en verano, cuando la temperatura del agua de las torres de enfriamiento aumenta. Wordfik resuelve esto integrando válvulas de derivación anticavitación automatizadas que inyectan una pequeña corriente de gas no condensable o fluido enfriado directamente en la cámara de la bomba cuando se cruzan los umbrales de vapor, amortiguando las ondas de choque y preservando la vida útil del impulsor.
