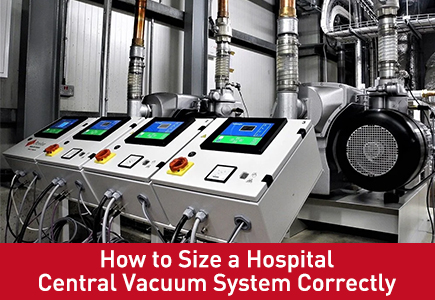

En los hospitales modernos, un sistema de vacío central no es sólo una infraestructura: es un servicio de soporte vital. Desde la succión quirúrgica en los quirófanos hasta el manejo de las vías respiratorias en las UCI, el rendimiento del sistema afecta directamente los resultados clínicos.
Sin embargo, uno de los errores de ingeniería más comunes es el dimensionamiento incorrecto, ya sea un tamaño insuficiente (que provoca fallas en la succión) o un tamaño excesivo (que causa desperdicio de energía y desgaste del equipo).
El tamaño adecuado garantiza:
Niveles de vacío estables en todas las salidas
Cumplimiento de normas como NFPA 99
Operación energéticamente eficiente
Escalabilidad a largo plazo
No dimensionar correctamente puede provocar inestabilidad del sistema, caídas de presión y costosas modificaciones.
1. Comprender los parámetros de tamaño del núcleo
Antes de calcular la capacidad del sistema, los ingenieros deben definir claramente tres variables clave:
1.1 Nivel de vacío (requisito de presión)
Esto determina qué tan fuerte debe ser la succión.
1.2 Caudal (SCFM/LPM)
El caudal define la cantidad de aire que debe manejar el sistema, no solo la presión.
1.3 Simultaneidad (Factor de Diversidad)
No todos los puntos de venta funcionan al mismo tiempo.
El sobredimensionamiento basado en un uso del 100% conduce a:
Desperdicio de energía
Ciclismo frecuente
Desgaste prematuro
2. Metodología de dimensionamiento paso a paso
Paso 1: identificar todos los puntos de demanda
Desglosado por departamento:
Cada categoría tiene una intensidad de uso diferente.
Paso 2: Asignar demanda de flujo por aplicación
Valores de referencia típicos:
Aspiración quirúrgica: alta demanda continua
Succión de sala: intermitente
Sistemas de catéteres externos: ~0,88–1 SCFM por unidad
Este paso construye la matriz de demanda base.
Paso 3: aplicar factores de uso
En lugar de sumar todos los puntos de venta:
Esto produce una carga máxima realista en lugar de un máximo teórico.
Paso 4: Calcular el SCFM total
Fórmula:
SCFM total = Σ (Cantidad de salida × Flujo × Factor de uso)
Ejemplo:
10 salidas de UCI × 2 SCFM × 0,7 = 14 SCFM
5 salas de quirófano × 4 SCFM × 1,0 = 20 SCFM
Total = 34 SCFM
Paso 5: agregue un margen de expansión futuro
Los hospitales evolucionan:
Recomendado:
Ignorar esto a menudo conduce a un sistema de tamaño insuficiente y a actualizaciones costosas.
3. Restricciones críticas de ingeniería que a menudo se pasan por alto
3.1 Dimensionamiento de tuberías y caída de presión
Una tubería inadecuada provoca:
Pérdida de vacío
succión desigual
Los estándares recientes enfatizan una menor caída de presión permitida, lo que requiere un dimensionamiento preciso de la tubería.
3.2 Impacto de la elevación
En altitudes más altas:
Requiere ajuste de capacidad o tecnología de bomba diferente.
3.3 Requisitos de redundancia
Los sistemas de vacío médicos deben incluir:
Configuración dúplex o triplex
Una bomba capaz de manejar carga completa
Bomba de respaldo para redundancia
Esto es esencial para el funcionamiento continuo durante escenarios de falla.
4. La selección de tecnología afecta el tamaño
El tamaño no son sólo números: depende del tipo de bomba:
| Tecnología | Impacto clave en el tamaño |
| Bombas selladas con aceite | Mejor para cargas elevadas y altitud |
| Bombas de garra seca | Flujo estable y energéticamente eficiente |
| Bombas de paletas secas | Limitado a alta capacidad |
Las diferentes tecnologías tienen diferentes curvas de rendimiento y rangos de eficiencia, lo que afecta las decisiones finales sobre el tamaño.
5. Errores comunes en el tamaño (y cómo evitarlos)
Error 1: ignorar los nuevos dispositivos médicos
Ejemplo: Los sistemas de catéteres externos pueden duplicar la demanda del sistema.
Error 2: Diseñar solo para hoy
Sin margen de expansión → fracaso futuro.
Error 3: sobreestimar el uso simultáneo
Conduce a:
Error 4: ignorar las actualizaciones de cumplimiento
Los estándares evolucionan (por ejemplo, actualizaciones de NFPA 99).
6. Mejores prácticas: enfoque de dimensionamiento basado en datos
Los hospitales modernos deberían adoptar:
Estas herramientas permiten a los ingenieros:
Modelo de demanda máxima
Ajuste de variables (altitud, dispositivos, uso)
Optimice el costo del ciclo de vida
Conclusión: la ingeniería de precisión impulsa la confiabilidad
Dimensionar correctamente un sistema de aspiración centralizada de un hospital requiere equilibrar:
Demanda de flujo (SCFM)
Nivel de vacío (presión)
Diversidad de uso
Expansión futura
Cumplimiento normativo
Un sistema de buen tamaño ofrece:
Succión estable en todos los departamentos
Costo operativo reducido
Larga vida útil del equipo
Mayor seguridad del paciente
Por el contrario, las malas decisiones sobre el tamaño pueden comprometer tanto el rendimiento clínico como la confiabilidad de la infraestructura.
Preguntas técnicas frecuentes
P: ¿Cuál es el flujo de diseño típico por quirófano?
R: Cada quirófano normalmente requiere de 10 a 20 CFM de capacidad de vacío total, lo que representa de 2 a 4 salidas de 2 a 5 CFM cada una, con un factor de diversidad de 0,6 a 0,8.
P: ¿Cuánta capacidad de reserva requiere NFPA 99?
R: NFPA 99 requiere un mínimo de 5 minutos de capacidad de reserva, aunque se recomiendan 10 minutos. Esto lo proporciona el tanque receptor de vacío.
P: ¿Cómo contabilizo una futura expansión?
R: Agregue entre un 15% y un 30% a la demanda calculada para un crecimiento de 5 a 10 años. Para construcciones nuevas, el 25-30% es común. Para proyectos de renovación con expansión futura limitada, entre un 10% y un 15% puede ser suficiente.
