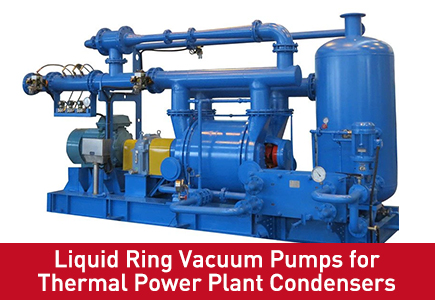

Bombas de vacío de anillo líquido para condensadores de centrales térmicas
En la generación de energía térmica, el sistema de vacío del condensador impacta directamente en la eficiencia de la turbina, el consumo de combustible y la rentabilidad de la planta. Entre las tecnologías de vacío disponibles, las bombas de vacío de anillo líquido (LRVP) han demostrado ser caballos de batalla robustos y confiables para mantener el vacío del condensador en plantas de energía nuclear, de carbón y de gas en todo el mundo.
Esta guía explica cómo funcionan las bombas de anillo líquido en el servicio de condensador, las compara con eyectores de chorro de vapor y bombas secas, y proporciona orientación práctica para la selección, modernización y mantenimiento.
1. Por qué es importante el vacío del condensador
La turbina de vapor extrae energía del vapor a alta presión a medida que se expande hacia el condensador. Cuanto menor es la presión absoluta en el escape de la turbina (es decir, cuanto más profundo es el vacío), más trabajo se extrae por kilogramo de vapor.
| Parámetro | Impacto del vacío deficiente |
| Contrapresión de la turbina | +1 kPa → tasa de calor +1,5–2,5% |
| Consumo de combustible | +0,13 % por aumento de 1 kPa |
| Emisiones de CO₂ | Proporcionalmente mayor |
| Costo anual de combustible (planta de 500 MW) | +$150 000–250 000 por 1 kPa |
Por lo tanto, mantener un vacío estable y profundo no es opcional: es un imperativo económico y ambiental.
2. Cómo funcionan las bombas de vacío de anillo líquido
Las bombas de vacío de anillo líquido son un tipo de bomba rotativa de desplazamiento positivo que utiliza un sello líquido giratorio (normalmente agua) para comprimir el gas.
2.1 Principio de funcionamiento
Un impulsor montado excéntricamente gira dentro de una carcasa cilíndrica parcialmente llena con líquido sellador (generalmente agua).
La fuerza centrífuga lanza el líquido contra la pared de la carcasa, formando un 'anillo de líquido' que sigue el contorno de la carcasa.
El gas ingresa a través de un puerto en la cubierta del extremo y queda atrapado entre las palas del impulsor y el anillo líquido.
A medida que gira el impulsor, el volumen entre las palas disminuye, comprimiendo el gas.
El gas comprimido sale a través de un puerto de descarga, llevando consigo algo de calor y humedad.
2.2 Características clave para el servicio del condensador
| Característica | Beneficio |
| Compresión isotérmica | El líquido absorbe el calor de la compresión → descarga más fría, operación más segura |
| Tolerancia a la humedad | Maneja aire saturado y gotas de agua sin sufrir daños (a diferencia de las bombas selladas con aceite) |
| Tolerancia al polvo y las partículas | Las pequeñas partículas transportadas en el escape del condensador pasan sin obstruirse. |
| Construcción sencilla | Menos piezas de desgaste; fácil de mantener en el sitio |
| A prueba de explosiones por diseño | No hay aceite para encender; Adecuado para generadores refrigerados por hidrógeno. |
3. Eyectores de anillo líquido versus eyectores de chorro de vapor: una comparación práctica
Muchas centrales eléctricas antiguas todavía dependen de eyectores de chorro de vapor para eliminar el aire de los condensadores. Sin embargo, las bombas de anillo líquido ofrecen ventajas convincentes.
| Criterio | Eyector de chorro de vapor | Bomba de vacío de anillo líquido |
| Fuente de energía | Vapor a alta presión | Electricidad |
| Carga auxiliar | Consumo de vapor (reduce la producción neta) | Potencia del motor (1–5% del equivalente al consumo de vapor) |
| Eficiencia a carga parcial | Pobre (consumo de vapor constante) | Excelente (puede ser controlado por VFD) |
| hora de inicio | Minutos para aumentar el suministro de vapor | Inmediato (segundos) |
| Consumo de agua | Agua de refrigeración del condensador para inter/postcondensadores | Agua de sello (reciclable) |
| Mantenimiento | Erosión de boquillas, limpieza de intercondensadores. | Reemplazo del líquido de sellado, servicio de rodamientos |
| Ruido | Alto (chirrido del jet) | Moderado |
| Recuperación típica de la modernización | N / A | 1,5 a 3 años |
4. Aplicaciones en toda la central eléctrica
4.1 Extracción de aire del condensador principal
La función principal de una bomba de anillo líquido en una planta térmica es eliminar los gases no condensables (principalmente aire) que se filtran al condensador. Sin una eliminación continua, estos gases se acumulan en las superficies de los tubos, formando una barrera térmica que aumenta la contrapresión.
4.2 Sellado del casquillo de la turbina
Las bombas de anillo líquido se utilizan a menudo para evacuar el sistema de sellado del casquillo del eje de la turbina, evitando la entrada de aire a lo largo del rotor de la turbina.
4.3 Sistemas de derivación de turbinas de vapor
Durante el arranque o el rechazo repentino de la carga, se debe condensar el vapor de derivación. Las bombas de anillo líquido ayudan a mantener el vacío durante estas condiciones transitorias.
4.4 Enfriamiento por hidrógeno del generador
Para los generadores enfriados por hidrógeno, las bombas de anillo líquido se utilizan para evacuar el aire antes de llenarlo con hidrógeno y para eliminar cualquier fuga de aire durante el funcionamiento.
5. Seleccionar la bomba de anillo líquido adecuada para su condensador
5.1 Criterios de dimensionamiento
| Parámetro | Cómo determinar | Valor típico |
| Capacidad de extracción de aire (SCFM o kg/hr) | Datos de diseño del condensador; tasa de fuga esperada | 1 SCFM por 100 MW + margen |
| Vacío de funcionamiento (mbar abs) | Especificación de contrapresión de la turbina | 50–150 mbar (etapa única); 15–50 mbar (dos etapas) |
| Tipo de líquido de sellado | Generalmente agua; a veces condensado tratado | Agua ambiente o fría |
| Compatibilidad de materiales | El escape del condensador puede contener amoníaco o ácidos. | Hierro fundido (estándar); acero inoxidable (servicio corrosivo) |
5.2 Regla general de tallas
Para el servicio de condensador, la capacidad de extracción de aire suele ser de 1 a 2 SCFM por 100 MW de salida del generador. Por ejemplo, una planta de 600 MW requeriría una bomba capaz de manejar entre 6 y 12 SCFM de aire al nivel de vacío de diseño.
Importante: La bomba debe dimensionarse para la tasa de extracción de aire al vacío de funcionamiento, no a presión atmosférica. Las curvas de rendimiento de la bomba son esenciales.
5.3 Materiales para ambientes corrosivos
En plantas que queman carbón con alto contenido de azufre o que utilizan enfriamiento con agua de mar, el escape del condensador puede contener gases corrosivos. Para tales entornos:
Especifique acero inoxidable (304 o 316) para la carcasa de la bomba y el impulsor.
Utilice un sistema de agua de sellado de circuito cerrado con inhibidores de corrosión.
Considere hierro fundido recubierto (epoxi o PTFE) para condiciones moderadas.
6. Reequipamiento de eyectores de vapor: un enfoque paso a paso
Para plantas que todavía operan con eyectores de chorro de vapor, la adaptación a bombas de anillo líquido sigue una secuencia lógica:
Calcule la carga de aire de referencia utilizando los datos de diseño del eyector o midiendo el subenfriamiento del condensado.
Seleccione el tamaño de la bomba de anillo líquido con la ayuda de un especialista en bombas.
Diseñe la interfaz de la tubería para conectarla a la conexión de ventilación del condensador existente.
Instale la bomba, el separador y los controles en un lugar accesible para mantenimiento.
Ponga en marcha y valide que los niveles de vacío cumplan o superen el rendimiento del eyector original.
Supervise los ahorros de energía y documente la reducción del consumo de vapor auxiliar.
Recuperación esperada: Para una gran planta nuclear o de carbón, la inversión de capital generalmente se recupera en 1,5 a 3 años a través de un menor consumo de vapor y menores costos de mantenimiento.
Conclusión
Las bombas de vacío de anillo líquido se han ganado su lugar como la tecnología preferida para el servicio de vacío de condensadores en centrales térmicas. Su diseño robusto y simple maneja la humedad, las partículas y las cargas variables inherentes a esta aplicación. Al reemplazar los eyectores de vapor ineficientes, ofrecen ahorros de energía del 90 % o más y mejoran la tasa de calor de la planta.
Para instalaciones nuevas, una bomba de anillo líquido de dos etapas con control VFD ofrece el mejor equilibrio entre eficiencia, confiabilidad y costo de capital. Para las plantas existentes con eyectores defectuosos o precios de combustible en aumento, la modernización a la tecnología de anillo líquido es uno de los proyectos con mayor retorno de la inversión disponibles.
Al combinar el tamaño adecuado, la integración de VFD, la gestión del agua del sello y el mantenimiento regular, los operadores de plantas de energía pueden confiar en las bombas de anillo líquido para mantener un vacío óptimo del condensador año tras año.
Preguntas técnicas frecuentes
P: ¿Puede una bomba de vacío de anillo líquido soportar la alta carga de vapor de agua de un condensador?
R: Sí. Las bombas de anillo líquido están diseñadas específicamente para manejar corrientes de gas saturado y humedad arrastrada. A diferencia de las bombas selladas con aceite, no sufren emulsificación de aceite cuando se exponen al vapor de agua.
P: ¿Cuál es la vida útil típica de una bomba de anillo líquido en una central eléctrica?
R: Con un mantenimiento adecuado (tratamiento regular del agua del sello, reemplazo de los cojinetes cada 5 a 7 años), una bomba de anillo líquido puede funcionar durante 20 a 30 años en servicio del condensador.
P: ¿Necesito un refuerzo auxiliar para vacío profundo?
R: Para condensadores diseñados para funcionar por debajo de 50–60 mbar absolutos, se recomienda una bomba de anillo líquido de dos etapas o una bomba de anillo líquido con un refuerzo mecánico (soplador Roots). Para un funcionamiento típico de 50 a 150 mbar, es suficiente una bomba de una sola etapa.
