Los sistemas de escape de condensadores son la columna vertebral del funcionamiento estable y eficiente en las centrales térmicas. La función principal de un extractor de condensador es eliminar el aire no condensable y el gas residual del condensador de vapor, mantener una presión de vacío óptima y reducir la contrapresión de la turbina. Un vacío estable en el condensador mejora directamente la eficiencia de la generación de energía, reduce el consumo de carbón y evita la reducción de la carga unitaria causada por el deterioro del vacío.
En las industrias modernas de generación de energía, las bombas de vacío de anillo líquido y los eyectores de vapor son las dos soluciones de extracción de condensadores más dominantes. Cada tecnología tiene ventajas únicas en cuanto a consumo de energía, estabilidad operativa, dificultad de mantenimiento y adaptabilidad de la aplicación. Para los ingenieros de plantas de energía y los equipos de adquisiciones, seleccionar el equipo de escape del condensador adecuado es fundamental para la eficiencia operativa y el control de costos a largo plazo.

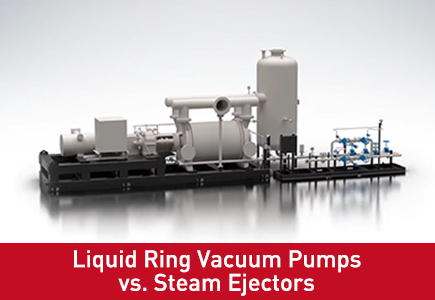

Este artículo compara exhaustivamente las bombas de vacío de anillo líquido y los eyectores de vapor desde los principios de funcionamiento, el rendimiento, el costo, el mantenimiento y los escenarios de aplicación, ayudando a las plantas de energía a elegir el mejor extractor de condensador para las necesidades de generación de energía.
¿Qué es un extractor de condensador en centrales térmicas?
Un extractor de condensador es un dispositivo de vacío auxiliar clave para los condensadores de unidades de energía térmica. Durante el funcionamiento de las turbinas de vapor, una pequeña cantidad de aire y gas no condensable penetrará continuamente en el sistema de condensador cerrado. Si estos gases se acumulan, aumentarán la contrapresión del condensador, debilitarán la eficiencia del intercambio de calor, reducirán la producción de energía de la unidad e incluso provocarán corrosión en el equipo y fallas operativas.
Los extractores del condensador extraen continuamente gases no condensables acumulados para mantener un entorno operativo de alto vacío y baja contrapresión. En la actualidad, los sistemas de bombas de vacío de anillo líquido y los sistemas de eyección de vapor son las dos soluciones técnicas principales ampliamente adoptadas en centrales eléctricas de carbón, centrales térmicas y unidades de generación de energía industrial en todo el mundo.

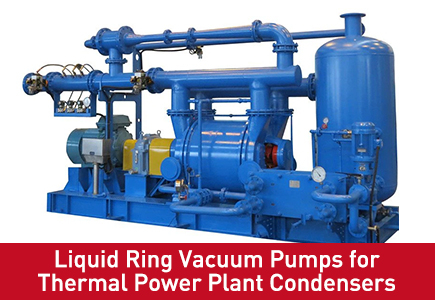

Descripción general de las bombas de vacío de anillo líquido para sistemas de condensadores
Las bombas de vacío de anillo líquido son equipos mecánicos generadores de vacío diseñados para funcionamiento industrial de vacío continuo. Utilizan líquido en circulación (generalmente agua) como medio de sellado para formar un anillo líquido giratorio dentro de la cavidad de la bomba. Con la rotación del impulsor, se generan cambios de volumen periódicos para completar la succión, compresión y escape del aire, logrando una extracción de vacío estable.
En los sistemas de condensadores de las centrales térmicas, se utilizan bombas de vacío de anillo líquido para eliminar de manera constante los gases no condensables. Presentan una estructura simple, una salida de vacío estable, una baja tasa de fallas y no necesitan soporte de fuente de vapor. Las bombas de vacío de anillo líquido modernas que ahorran energía están equipadas con sistemas de control de frecuencia variable, que pueden ajustar la potencia operativa de acuerdo con el volumen de gas del condensador en tiempo real, lo que reduce en gran medida el consumo de energía inactivo.
Como solución de vacío mecánico madura, se utiliza ampliamente en unidades de energía térmica medianas y grandes y ha reemplazado gradualmente a los eyectores de vapor tradicionales en nuevos proyectos de centrales eléctricas debido a su excelente rendimiento de ahorro de energía.
Descripción general de los eyectores de vapor para condensadores de centrales eléctricas
Los eyectores de vapor son equipos de vacío de tipo chorro basados en principios de dinámica de fluidos. Dependen del vapor a alta presión como fuente de energía. Se genera un flujo de chorro de vapor de alta velocidad a través de la boquilla, formando un área de presión negativa local dentro de la cavidad del eyector, succionando y expulsando así gases no condensables en el condensador.
Los eyectores de vapor pertenecen a equipos de vacío no mecánicos, sin piezas giratorias, sin componentes de fricción y con una probabilidad de fallo mecánico extremadamente baja. Tienen las ventajas de una instalación sencilla, una baja inversión inicial y una gran capacidad antiimpurezas. Durante mucho tiempo, los eyectores de vapor fueron la principal solución de escape de condensadores para antiguas centrales térmicas, especialmente adecuados para centrales eléctricas con suficientes fuentes de vapor excedentes.
Sin embargo, los eyectores de vapor dependen completamente del suministro continuo de vapor a alta presión, lo que resulta en un alto consumo de energía operativa a largo plazo, que no puede cumplir con los requisitos de ahorro de energía y reducción del consumo de las modernas plantas de energía verde.
Comparación principal: bomba de anillo líquido frente a eyector de vapor (métricas clave)
Para ayudar a los equipos de plantas de energía a realizar una selección intuitiva y precisa, comparamos las dos soluciones de escape de condensador a partir de indicadores operativos principales:
1. Estabilidad del vacío Las bombas de vacío de anillo líquido proporcionan una presión de vacío continua y estable con un pequeño rango de fluctuación, lo que puede controlar con precisión la contrapresión del condensador y garantizar un funcionamiento estable de la carga unitaria. Los eyectores de vapor se ven afectados por la presión del vapor y la fluctuación del flujo, lo que genera un grado de vacío inestable, lo que fácilmente provoca cambios sutiles en la eficiencia de la generación de energía.
2. Consumo de energía Las bombas de vacío de anillo líquido solo consumen energía eléctrica y agua en circulación, con un bajo costo operativo integral. Los modelos de frecuencia variable pueden reducir aún más el consumo de energía entre un 20% y un 30%. Los eyectores de vapor consumen una gran cantidad de vapor a alta presión durante mucho tiempo, con una gran pérdida de energía y un alto OPEX, lo que no es adecuado para un funcionamiento a largo plazo.
3. Estructura del equipo y tasa de fallas Los eyectores de vapor no tienen piezas giratorias, tienen cero desgaste mecánico y tienen una tasa de fallas ultrabaja. Las bombas de anillo líquido tienen estructuras giratorias de impulsor, con pérdida regular por desgaste pero con una tasa de falla madura y controlable mediante un mantenimiento estandarizado.
4. Instalación y espacio ocupado Los eyectores de vapor ocupan un área pequeña con una conexión de tubería simple. Los sistemas de bombas de vacío de anillo líquido necesitan sistemas de circulación de agua de apoyo y la instalación de unidades de bomba, que ocupan un espacio relativamente mayor.
5. Adaptabilidad ambiental Las bombas de anillo líquido se adaptan al funcionamiento a carga completa y a carga variable de las unidades de potencia. Los eyectores de vapor están limitados por las condiciones de la fuente de vapor y no pueden funcionar normalmente cuando la presión del vapor es insuficiente.
Pros y contras de las bombas de vacío de anillo líquido para escape de condensador
Ventajas
Salida de vacío estable y precisa, que mejora eficazmente la eficiencia de generación de energía.
Bajo consumo de energía operativa a largo plazo, importantes beneficios de ahorro de energía
Funcionamiento independiente sin depender de fuentes de vapor externas
Frecuencia de operación ajustable, adaptándose a cambios variables de carga unitaria
Funcionamiento estable y silencioso, adecuado para trabajos continuos a largo plazo
Desventajas
Mayor inversión inicial en adquisición e instalación que los eyectores de vapor.
Se requiere un mantenimiento regular de los impulsores, los cojinetes y los sistemas de circulación de agua.
Pros y contras de los eyectores de vapor para el escape del condensador
Ventajas
Sin piezas mecánicas móviles, casi sin fallas mecánicas
CAPEX bajo, estructura simple e instalación conveniente
Fuerte tolerancia al gas impuro, no es fácil de bloquear.
Desventajas
Consumo de vapor extremadamente alto, lo que genera elevados costes operativos a largo plazo
Presión de vacío inestable, que afecta la estabilidad de la generación de energía de la unidad
Depende de fuentes estables de vapor de alta presión, poca flexibilidad operativa
Incapaz de adaptarse a la transformación de ahorro de energía y a los requisitos de funcionamiento con bajas emisiones de carbono
Factores clave para elegir el extractor de condensador adecuado para la generación de energía
1. Escala operativa de la unidad y estabilidad de carga Para unidades de energía térmica grandes y medianas con funcionamiento continuo a largo plazo, las bombas de vacío de anillo líquido son la mejor opción. Garantizan un vacío estable y un ahorro de energía a largo plazo. Para unidades de energía de reserva pequeñas con operación intermitente, los eyectores de vapor pueden satisfacer las necesidades operativas básicas con un costo inicial más bajo.
2. Condiciones de la fuente de vapor en el sitio Si la planta de energía tiene excedente de vapor de alta presión inactivo durante un período prolongado, los eyectores de vapor pueden aprovechar al máximo el vapor residual para reducir el costo integral. Si el suministro de vapor es insuficiente o inestable, los sistemas de bomba de anillo líquido son más fiables.
3. Objetivos de transformación de ahorro de energía y bajas emisiones de carbono En el contexto de la conservación de energía y la reducción de emisiones a nivel mundial, las bombas de vacío de anillo líquido se han convertido en la opción principal para nuevos proyectos de centrales eléctricas y la transformación de plantas antiguas debido a su bajo consumo de energía y alta eficiencia.
4. Presupuesto de costos de mantenimiento posterior Los equipos con personal de mantenimiento diario limitado pueden elegir eyectores de vapor sin mantenimiento mecánico. Las centrales eléctricas que se centran en la reducción de OPEX a largo plazo deberían priorizar los sistemas de bombas de vacío de anillo líquido.
Escenarios de aplicación comunes para ambas soluciones de vacío
Escenarios de aplicación de la bomba de vacío de anillo líquido
Nuevas unidades de generación de energía térmica a gran escala
Proyectos de mejora de eficiencia y ahorro de energía de antiguas centrales eléctricas
Centrales eléctricas que buscan bajas emisiones de carbono y bajos costos operativos
Unidades con suministro de vapor inestable o insuficiente
Escenarios de aplicación del eyector de vapor
Antiguas unidades de energía térmica tradicionales construidas en los primeros años.
Pequeños equipos de generación de energía de reserva
Centrales eléctricas con excedentes de vapor residual a largo plazo
Condiciones de trabajo de escape de vacío temporales a corto plazo
Comparación de mantenimiento y vida útil
Los eyectores de vapor tienen una vida útil de más de 15 años y prácticamente no requieren mantenimiento diario. Sólo se requiere una inspección periódica de las tuberías y una limpieza antibloqueo, con costes de mantenimiento posteriores extremadamente bajos.
La vida útil de las bombas de vacío de anillo líquido puede alcanzar entre 10 y 12 años con un mantenimiento estandarizado. El mantenimiento diario solo incluye verificar la calidad del agua en circulación, lubricar los cojinetes y limpiar las rejillas del filtro. El proceso de mantenimiento es simple y maduro, y la tasa de fallas se puede controlar de manera efectiva. En comparación con el alto costo del consumo de vapor de los eyectores de vapor, el costo posterior integral es menor.
Análisis de costos: CAPEX vs OPEX
Los eyectores de vapor tienen una inversión única baja (CAPEX) y ningún costo de mantenimiento mecánico, pero el consumo de vapor a largo plazo conduce a un alto costo operativo (OPEX), lo cual no es económico para un funcionamiento continuo a largo plazo.
Las bombas de vacío de anillo líquido tienen costos iniciales de equipo e instalación ligeramente más altos, pero el consumo de energía eléctrica y agua es bajo. Para las centrales eléctricas que funcionan las 24 horas del día, los 7 días de la semana, durante todo el año, los beneficios del ahorro de energía pueden compensar la inversión inicial en 1 o 2 años, lo que genera ventajas de reducción de costos a largo plazo.
Conclusión
Tanto las bombas de vacío de anillo líquido como los eyectores de vapor son soluciones confiables de extracción de condensadores para la generación de energía, pero son adecuadas para diferentes escenarios operativos. Los eyectores de vapor son ideales para unidades pequeñas, condiciones de trabajo temporales y plantas de energía con suficiente vapor residual, ya que cuentan con una baja inversión inicial y ventajas sin mantenimiento.
Para las modernas centrales térmicas grandes y medianas que se centran en la mejora de la eficiencia, el ahorro de energía y el funcionamiento estable, las bombas de vacío de anillo líquido son la opción óptima para el escape del condensador. Proporcionan un control de vacío estable, reducen el consumo unitario de carbón, reducen los costos operativos a largo plazo y satisfacen plenamente las necesidades de desarrollo con bajas emisiones de carbono y ahorro de energía de la industria de generación de energía.
Al actualizar o configurar los sistemas de vacío del condensador, los ingenieros de plantas de energía deben considerar exhaustivamente la escala unitaria, las condiciones de la fuente de vapor, el ciclo operativo y el presupuesto de costos para seleccionar la solución de escape por vacío más adecuada.
Preguntas frecuentes
P: ¿Cuál ahorra más energía, la bomba de anillo líquido o el eyector de vapor para el escape del condensador?
R: Las bombas de vacío de anillo líquido ahorran mucho más energía para el funcionamiento continuo a largo plazo de una planta de energía. Los eyectores de vapor consumen una gran cantidad de vapor a alta presión, lo que genera un alto OPEX, mientras que las bombas de anillo líquido solo consumen electricidad y agua en circulación con una frecuencia ajustable para ahorrar energía.
P: ¿Se pueden reemplazar los eyectores de vapor por bombas de anillo líquido en centrales eléctricas antiguas?
R: Sí. La mayoría de los sistemas eyectores de vapor de las centrales térmicas antiguos se pueden actualizar a sistemas de bombas de vacío de anillo líquido, lo que mejora efectivamente la estabilidad del vacío del condensador y reduce el consumo general de energía de la central.
P: ¿Las bombas de vacío de anillo líquido requieren un mantenimiento diario complejo?
R: No. Las bombas de anillo líquido solo necesitan una inspección periódica de la circulación del agua, la lubricación de los cojinetes y la limpieza del filtro. El proceso de mantenimiento es simple y adecuado para la operación desatendida a largo plazo de centrales eléctricas.
P: ¿Qué solución ofrece un vacío de condensador más estable?
R: Las bombas de vacío de anillo líquido ofrecen una salida de vacío continua y estable con una fluctuación mínima, lo que garantiza una contrapresión estable de la turbina y una eficiencia de generación de energía constante, superando a los eyectores de vapor afectados por los cambios de presión del vapor.
