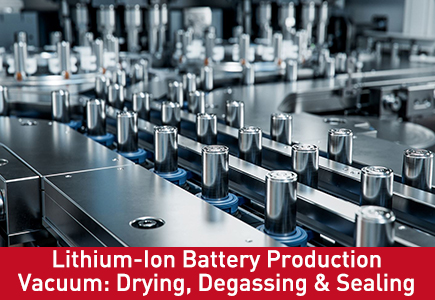

Aspiradora para producción de baterías de iones de litio: secado, desgasificación y sellado

La transición global hacia vehículos eléctricos (EV), sistemas de almacenamiento de energía (ESS) a escala de red y productos electrónicos de consumo de alta densidad ha impulsado la fabricación de baterías de iones de litio hacia una nueva era de calidad y precisión de rendimiento. A medida que la química de las baterías avanza hacia cátodos con alto contenido de níquel y configuraciones de estado sólido, el margen de contaminación ambiental dentro de la gigafábrica ha desaparecido.

A lo largo del ciclo de ensamblaje de celdas, la tecnología de vacío industrial sirve como una herramienta de procesamiento principal en lugar de una utilidad menor. Desde la eliminación de bolsas microscópicas de humedad dentro del material bruto del electrodo hasta la gestión de disolventes orgánicos volátiles durante el llenado del electrolito y el sellado final de la celda, los entornos de vacío estables determinan directamente la densidad de energía, el ciclo de vida y los perfiles de seguridad internos de una batería.

1. El mandato crítico del alto vacío en la fabricación de baterías de iones de litio

El rendimiento electroquímico de una batería de iones de litio depende de la intercalación limpia de iones de litio entre el ánodo y el cátodo. La presencia de incluso trazas de humedad, medidas en partes por millón (ppm) de un solo dígito, puede causar fallas catastróficas. El agua reacciona instantáneamente con la sal de hexafluorofosfato de litio comúnmente utilizada en electrolitos, formando ácido fluorhídrico altamente corrosivo. Este ácido corroe los colectores de corriente internos, destruye la capa de interfase de electrolito sólido (SEI) y genera gases inflamables que causan hinchazón de las células y fuga térmica.

Para eliminar la humedad, lograr una compactación de capas densas y garantizar una humectación uniforme del electrolito, los fabricantes de baterías dependen de redes de vacío automatizadas en tres nodos de ensamblaje distintos.

2. Fase 1: Secado al vacío profundo de electrodos y ladrillos tejidos

Antes de que pueda comenzar el bobinado o apilamiento de las celdas, las bobinas de electrodos ranurados (rollos de ánodo y cátodo) deben someterse a un secado térmico profundo al vacío. El agua residual atrapada en la pasta de grafito o de material activo NMC debe eliminarse por completo.

La secuencia de secado al vacío:

• Evacuación térmica de ciclos múltiples: Los rollos de electrodos sin procesar o los 'rollos de gelatina' preensamblados se colocan en un horno de secado al vacío de celda de batería central. La cámara alterna entre purga de gas nitrógeno caliente y evacuación al vacío profundo (que normalmente cae por debajo de 0,1 a 0,05 mbar absolutos).

• Reducir el punto de ebullición: Al reducir la presión de funcionamiento interna, se reduce el umbral de ebullición del agua atrapada por debajo de la temperatura ambiente. Esto permite que la humedad se vaporice rápidamente fuera de las capas estrechamente enrolladas sin someter los delicados aglutinantes y materiales activos a temperaturas extremas que agrietarían el recubrimiento.

• Verificación de humedad residual: La bomba de vacío mantiene una curva de presión máxima plana durante la fase de evaporación. Una última caída brusca de presión indica que los niveles de humedad han caído por debajo del umbral obligatorio de 200 ppm, lo que prepara las celdas para la transferencia de la sala limpia a la sala seca.

3. Fase 2: Desgasificación al vacío y llenado preciso de electrolitos

Una vez alojada la estructura de la celda en su carcasa (ya sea de aluminio prismático, botes cilíndricos o laminados en bolsas), ingresa a la estación de llenado donde se introduce el electrolito líquido.

• Evacuación de vacío antes del llenado: La carcasa de la celda vacía se evacua hasta un vacío medio (entre 1 y 10 mbar absolutos). Esto extrae todas las bolsas de aire atrapadas dentro de los separadores altamente porosos y las estructuras densas de los electrodos, creando un diferencial de presión limpio.

• Acción capilar y humectante impulsada: cuando se abre la válvula del electrolito, el líquido es aspirado uniformemente hacia los poros más profundos de la matriz celular a través de una acción capilar impulsada por el vacío. La humectación perfecta es vital; cualquier punto seco no mojado crea una zona inactiva, lo que reduce la capacidad general de la celda y acelera el revestimiento de litio localizado durante la carga rápida.

• Desgasificación de electrolitos: Paralelamente al circuito de llenado, un desgasificador de vacío exclusivo elimina las microburbujas disueltas del electrolito líquido sin procesar antes de la inyección, lo que garantiza que no entren gases ambientales en el entorno sellado.

4. Fase 3: Controles de formación y sellado al vacío final

La etapa final del ensamblaje de la celda implica cerrar herméticamente la carcasa para aislar de por vida los componentes químicos de la atmósfera externa. Este paso es particularmente crítico en la fabricación de células de bolsa.

• Sellado al vacío de celdas en bolsa: la envoltura de las celdas en bolsa se coloca dentro de una cámara de sellado al vacío. Se aplica un vacío profundo (normalmente de 5 a 20 mbar absolutos) para colapsar firmemente las capas de lámina alrededor de la pila de electrodos internos, eliminando cualquier gas residual. Luego, una barra de sellado calentada funde la capa interna de polímero para formar un sello hermético.

• Desgasificación de la formación: durante la fase de carga inicial de la batería (formación), las reacciones químicas generan un volumen predecible de gas de proceso inicial a medida que la capa SEI se estabiliza. En el caso de las celdas tipo bolsa, este gas se acumula en una 'bolsa de gas' temporal. Posteriormente, la bolsa se perfora al vacío, se evacua el gas y la celda se vuelve a sellar permanentemente en su perfil geométrico final.

5. Selección de equipo: lucha contra la humedad y el vapor de disolventes agresivos

La infraestructura de vacío dentro de una gigafábrica de baterías de iones de litio debe funcionar en condiciones químicas exigentes. Las corrientes de gas extraídas durante el secado y el sellado están cargadas de vapor de agua y compuestos orgánicos volátiles (COV), principalmente disolventes de carbonato orgánico como el carbonato de dimetilo (DMC), el carbonato de etilo y metilo (EMC) y el carbonato de dietilo (DEC).

Por qué las gigafábricas modernas estandarizan las bombas de vacío de tornillo seco:

Históricamente, las bombas de paletas rotativas selladas con aceite se utilizaban debido a su profunda capacidad de vacío final. Sin embargo, los disolventes de carbonato orgánico se disuelven rápidamente en el aceite de bomba de vacío estándar, lo que provoca una dilución inmediata del aceite, pérdida de lubricación y disminución de la capacidad de vacío final. Esto requiere cambios de aceite frecuentes y provoca un alto tiempo de inactividad por mantenimiento.

La solución Wordfik:

Para maximizar el tiempo de actividad de la fábrica y eliminar los ciclos peligrosos de aceite residual, Wordfik diseña paquetes integrados de bombas de vacío de tornillo seco multietapa combinados con sopladores Roots de alto rendimiento.

• Contaminación interna cero: las bombas de tornillo seco utilizan dos rotores internos sincronizados y sin contacto que funcionan sin aceite ni fluido dentro de la cámara de compresión. Los vapores del solvente pasan completamente a través de la bomba sin degradar el rendimiento interno.

• Integración de recuperación de solventes: Wordfik configura estos patines de bomba seca con condensadores enfriados integrados en la línea de escape. Esta configuración permite la condensación en frío y recupera hasta el 98 % de los disolventes DMC/EMC volátiles, lo que reduce significativamente las emisiones ambientales y permite el reciclaje químico seguro.

• Metalurgia resistente a la corrosión: para manejar los rastros de vapores de ácido fluorhídrico ($HF$) que se forman cuando la humedad se encuentra con los residuos de electrolitos, Wordfik trata las superficies internas de los tornillos con PEEK patentado o recubrimientos resistentes a químicos a base de níquel.

Preguntas técnicas frecuentes:

1. ¿Qué niveles de vacío absoluto son obligatorios para un secado eficaz de los electrodos?

   Para lograr un nivel de humedad residual de menos de 200 ppm dentro de las celdas de la batería estrechamente enrolladas, los hornos de secado al vacío industriales deben generar constantemente un vacío profundo de hasta 0,1 mbar absolutos y, con frecuencia, de hasta 0,01 mbar durante la fase de mantenimiento final del perfil de secado.

2. ¿Cómo afectan los vapores de solventes orgánicos a los sellos de las bombas de vacío estándar?

   Los carbonatos orgánicos volátiles como el DMC y el EMC actúan como solventes agresivos que degradan los elastómeros industriales estándar como el nitrilo o el Buna-N estándar, provocando que se hinchen, se agrieten y pierdan su integridad estructural. Wordfik fabrica paquetes de vacío en seco aptos para baterías utilizando FFKM (perfluoroelastómero) especializado o compuestos de sello Viton de primera calidad que son altamente resistentes al ataque de solventes químicos.

3. ¿Por qué se utiliza gas nitrógeno seco durante el ciclo de secado al vacío?

   El gas nitrógeno puro y seco actúa como conductor térmico optimizado dentro del horno de secado al vacío. Debido a que el calor se transfiere mal en un vacío absoluto, alternar entre la evacuación al vacío y la purga con nitrógeno caliente garantiza una distribución uniforme de la temperatura en la enorme masa térmica de los rollos de electrodos, lo que evita el sobrecalentamiento localizado y al mismo tiempo acelera la desorción de humedad.
