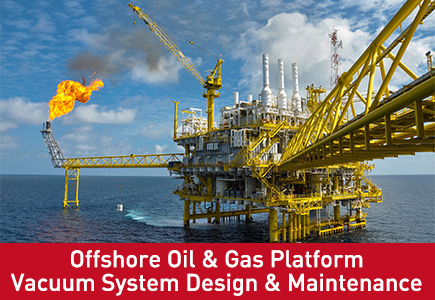

Diseño y mantenimiento de sistemas de vacío para plataformas de petróleo y gas costa afuera
Las plataformas de producción de petróleo y gas en alta mar, incluidas chaquetas fijas, plataformas de patas tensadas y embarcaciones flotantes de producción, almacenamiento y descarga (FPSO), operan bajo algunas de las condiciones ambientales y logísticas más implacables de la Tierra. El espacio es escaso, los presupuestos de peso están estrictamente regulados y el ambiente es altamente corrosivo debido a la constante niebla salina y la humedad marina.
Dentro de estas estructuras marinas, los sistemas de vacío sirven como impulsores críticos de servicios públicos. Gestionan el cebado de la bomba de elevación de agua de mar, permiten que las unidades de recuperación de vapor (VRU) capturen compuestos orgánicos volátiles (COV) y respaldan la estabilización del petróleo crudo y el tratamiento del agua. Una falla en un sistema de vacío marino no sólo reduce la eficiencia de la producción; puede detener los ciclos de extracción primaria, lo que les cuesta a los operadores millones de dólares en producción diferida diaria.
1. Desafíos de ingeniería de las aplicaciones de vacío costa afuera y FPSO
El diseño de un paquete de vacío para una plataforma marina requiere un alejamiento total de los estándares industriales terrestres. Los ingenieros deben tener en cuenta tres barreras operativas graves:
Optimización del espacio y el peso: el espacio en una plataforma de perforación o módulo superior FPSO es muy restringido. Los paquetes de vacío deben ser excepcionalmente compactos y, a menudo, diseñarse como patines estructurales de varios niveles sin comprometer el acceso para mantenimiento.
Movimiento dinámico e inclinación estructural: las plataformas flotantes y los FPSO están sujetos a cabeceos, balanceos y oscilaciones marinos constantes. Los tanques estándar de separación de líquidos y los circuitos de fluido drenado por gravedad fallarán si la acción de las olas altera los niveles de fluido. Los separadores de vacío deben tener deflectores personalizados para evitar el arrastre de líquido al escape durante mares agitados.
Cumplimiento de áreas peligrosas: Las superficies costa afuera están designadas como ambientes explosivos debido a la posible presencia de gases de hidrocarburos. Todos los equipos de vacío deben cumplir estrictamente con los estándares ATEX Zona 1 o Zona 2, o IECEx, utilizando instrumentación a prueba de chispas, motores a prueba de explosiones y supresores de llamas.
2. Diseños críticos para sistemas de vacío marinos
Las plataformas marinas implementan redes de vacío en dos sectores de aplicaciones principales.
Aplicación A:
Sistemas de cebado por vacío para bombas de elevación de agua de mar Las bombas de elevación de agua de mar son enormes turbinas verticales o bombas centrífugas responsables de extraer agua de refrigeración y suministros de agua contra incendios desde el océano hasta la plataforma de la plataforma. Debido a que estas bombas están ubicadas muy por encima del nivel del mar, no pueden autocebarse. La solución de diseño: un patín de cebado por vacío de anillo líquido dedicado está conectado a la parte superior de la carcasa de la bomba de elevación. La bomba de vacío evacua rápidamente el aire dentro de la tubería de succión, empujando el agua de mar hacia la cámara del impulsor. Wordfik diseña estos patines de cebado con válvulas de flotador automatizadas con detección de nivel. En el momento en que el agua de mar llena la bomba de elevación, la línea de vacío se aísla instantáneamente, protegiendo la red de vacío de entradas repentinas de líquido.
Aplicación B:
Unidades de recuperación de vapor y gas de quema (VRU) Para lograr el cumplimiento de la quema de rutina cero y cumplir con estrictos estándares ESG, los operadores marinos utilizan compresores de vacío para capturar los gases de baja presión que salen de los tanques de almacenamiento de crudo y los recipientes de separación. La solución de diseño: los compresores de anillo líquido de dos etapas generan un ligero vacío en los tanques, recogen los vapores VOC pesados y los comprimen en el sistema de gas combustible de baja presión de la plataforma. Debido a que el ciclo de compresión dentro de una bomba de anillo líquido es isotérmico (el fluido operativo absorbe el calor de la compresión), funciona muy por debajo del punto de inflamación de los hidrocarburos volátiles, lo que proporciona el método de compresión más seguro disponible para campos petroleros marinos.
3. Control de corrosión y selección avanzada de materiales (MOC)
El hierro fundido estándar o los aceros inoxidables de baja calidad se descomponen rápidamente cuando se exponen a agua de mar tibia o vapores de gases ácidos que contienen sulfuro de hidrógeno (H2S). La selección de metalurgia avanzada es el factor más importante para extender la vida útil del equipo más allá de los 20 años.
Matriz de materiales offshore de Wordfik:
Impulsores y rotores: Acero inoxidable dúplex sólido (2205) o acero inoxidable súper dúplex (2507). Estas aleaciones ofrecen un límite elástico mecánico superior y una excelente resistencia a la corrosión por picaduras y grietas en ambientes marinos con alto contenido de cloruro.
Carcasas de bomba y placas planas: SS316L de paredes pesadas o SS dúplex, dependiendo de si la bomba utiliza agua de mar reciclada o agua dulce como fluido de sellado del anillo líquido.
Sellos de eje: Sellos mecánicos dobles tipo cartucho con caras de carburo de silicio sobre carburo de silicio, respaldados por un sistema de fluido de lavado de plan API presurizado para evitar la cristalización de sal marina en las caras del sello.
4. Protocolos de mantenimiento en alta mar: prevención de costosas paradas de producción
Debido a que la logística offshore hace que la entrega de repuestos sea lenta y costosa, el mantenimiento debe pasar de reactivo a altamente predictivo.
La lista de verificación de mantenimiento principal para operadores costa afuera:
Análisis diario del fluido del sello: controle el pH y la salinidad del fluido operativo del anillo líquido. Si la bomba está configurada para utilizar un circuito cerrado de agua dulce, un aumento repentino de la salinidad o una caída del pH indica una fuga en el tubo interno del intercambiador de calor, lo que permite que el agua de mar corrosiva o el gas de proceso ácido comprometan el circuito limpio.
Monitoreo de vibraciones a través de DCS: los patines marinos están sujetos a la resonancia estructural de las turbinas de gas y los compresores principales cercanos. Los transmisores de vibración continua conectados al Sistema de control distribuido (DCS) de la plataforma permiten a los operadores detectar el desgaste de los cojinetes o el desequilibrio del impulsor causado por la cavitación antes de que ocurra una falla catastrófica.
Inspección semestral de la válvula anticavitación: cuando se opera a altas profundidades de vacío durante la estabilización del crudo, la temperatura ambiente del agua puede causar flasheo interno. Asegúrese de que la línea anticavitación automatizada esté despejada y se abra correctamente para evitar micropicaduras en el impulsor dúplex.
Preguntas técnicas frecuentes:
P: ¿Puede una bomba de vacío de anillo líquido costa afuera utilizar agua de mar sin tratar directamente como fluido operativo?
Sí, Wordfik diseña con frecuencia sistemas de vacío de recuperación parcial y de un solo paso que utilizan agua de mar sin tratar como fluido de sellado. Sin embargo, esta configuración exige un cumplimiento estricto de los materiales. La bomba debe estar construida completamente con acero inoxidable súper dúplex (2507) o componentes revestidos de titanio para resistir la combinación agresiva de agua salada a alta velocidad y oxigenación.
P: ¿Cómo alteran los perfiles de movimiento FPSO el diseño de los separadores de gas y líquido al vacío?
Los tanques separadores horizontales estándar permiten que los fluidos chapoteen durante el movimiento de las olas, lo que puede exponer la línea de succión de la bomba de vacío al arrastre de líquido o privar a la bomba del fluido de sellado requerido.
P: ¿Cuál es la ventaja de un variador de frecuencia (VFD) en un sistema de cebado marino?
Un VFD permite que la bomba de vacío funcione a máxima velocidad durante la fase inicial de 'acaparamiento' de alto volumen (evacuación de la línea de succión vacía de una bomba de elevación de agua de mar). Una vez que la línea está llena y la bomba de elevación está operativa, el VFD reduce la velocidad de la bomba de vacío a una velocidad de 'mantenimiento' de baja energía o la apaga por completo, preservando la valiosa energía eléctrica de la plataforma.
