Bomba de vacío de raíces para secado al transformador

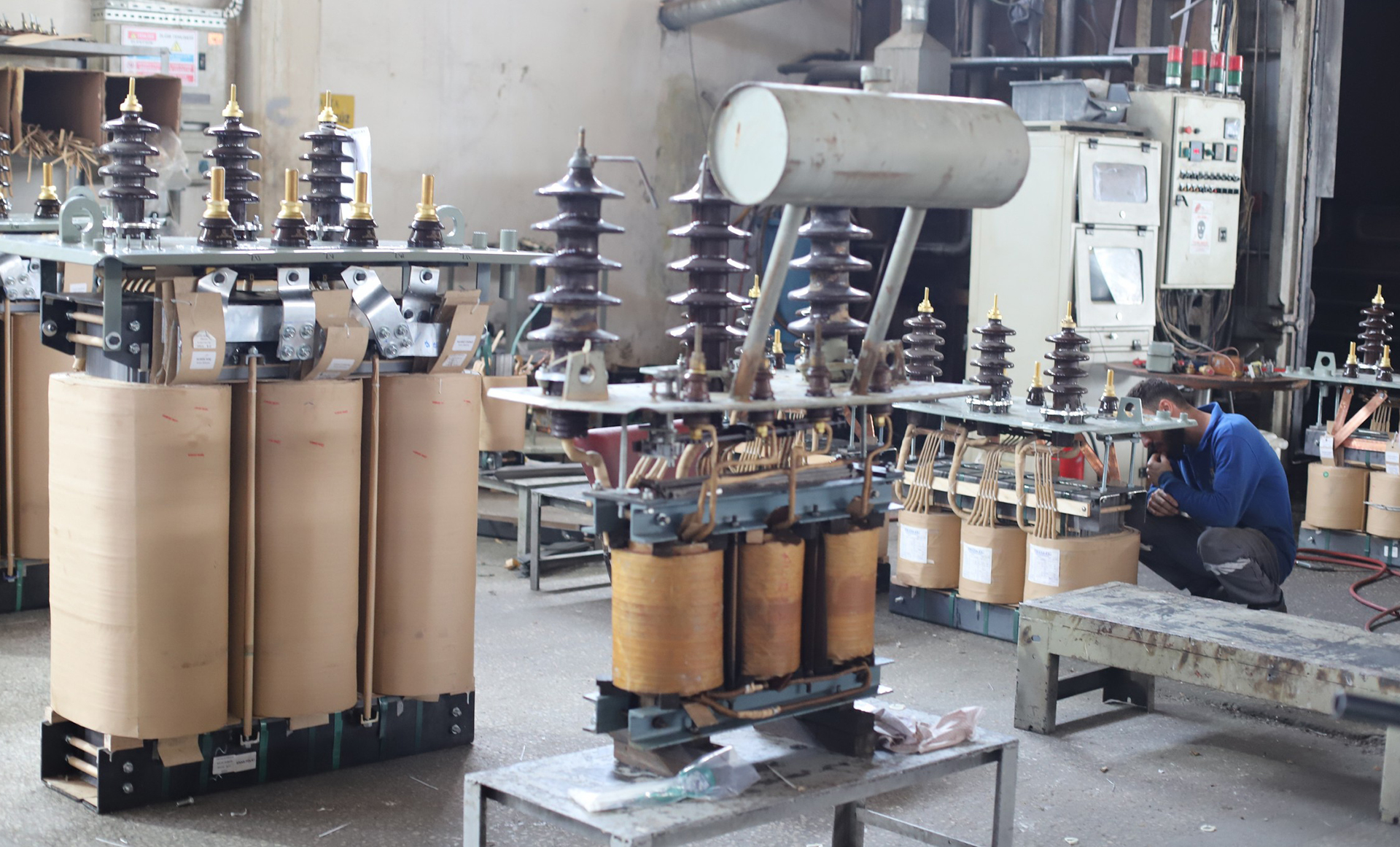

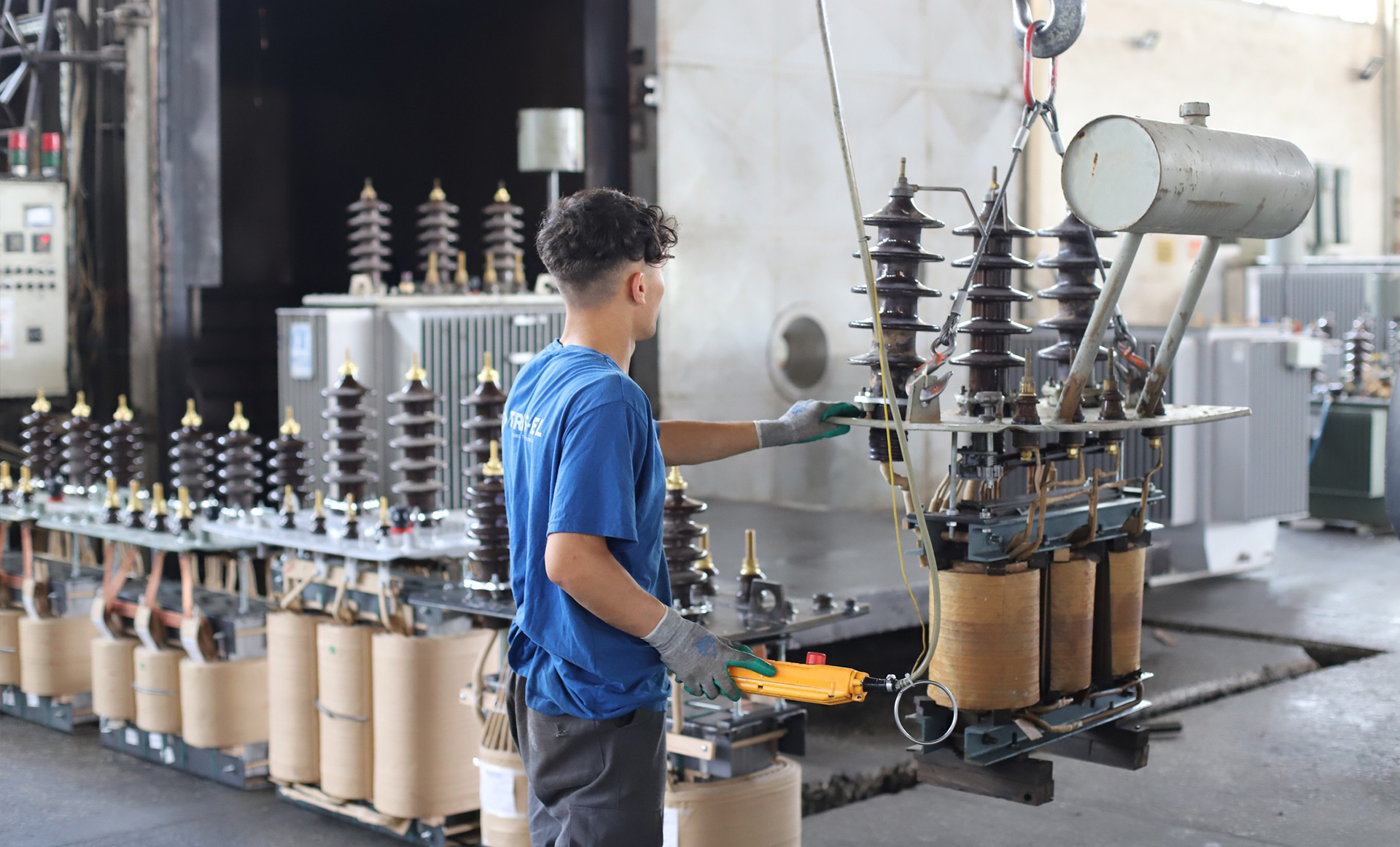

Fabricación de transformadores
El secado al vacío es un proceso de fabricación crítico para los transformadores, que implica la eliminación de la humedad y los gases del cuerpo del transformador bajo presión negativa. Este procedimiento mejora la resistencia dieléctrica antes del ensamblaje final y el llenado de aceite.
El secado de fase de vapor de queroseno (KVPD) es el método predominante para el secado del transformador, superando el aire caliente circulante, el aceite caliente y los procesos de vacío de presión variable en la uniformidad de calentamiento, velocidad y efectividad.
Mecanismo del núcleo: el queroseno de grado especial actúa como un medio de transferencia de calor dentro de una cámara de vacío. Cuando se calienta, el vapor de queroseno penetra en el cuerpo del transformador debido a su:
Capacidad de calor específica más baja versus agua (2.0 kJ/kg · k vs 4.18 kJ/kg · k)
Mayor presión de vapor saturado en el rango de 50–100 ° C Estas propiedades permiten una volatilización rápida que extrae la humedad residual mientras elimina simultáneamente los contaminantes de partículas.
Ventajas críticas:
Residuo cero: la evaporación posterior al secado se elimina> 99.9% queroseno
Efecto de autolimpieza: elimina las partículas de polvo/metal de los devanados
Mejora del rendimiento: aumenta la resistencia dieléctrica en un 15–25% frente a métodos convencionales
La solución de vacío comúnmente utilizada en el proceso de secado de vapor de queroseno es el sistema de vacío de las velas rotativas lubricadas con aceite.

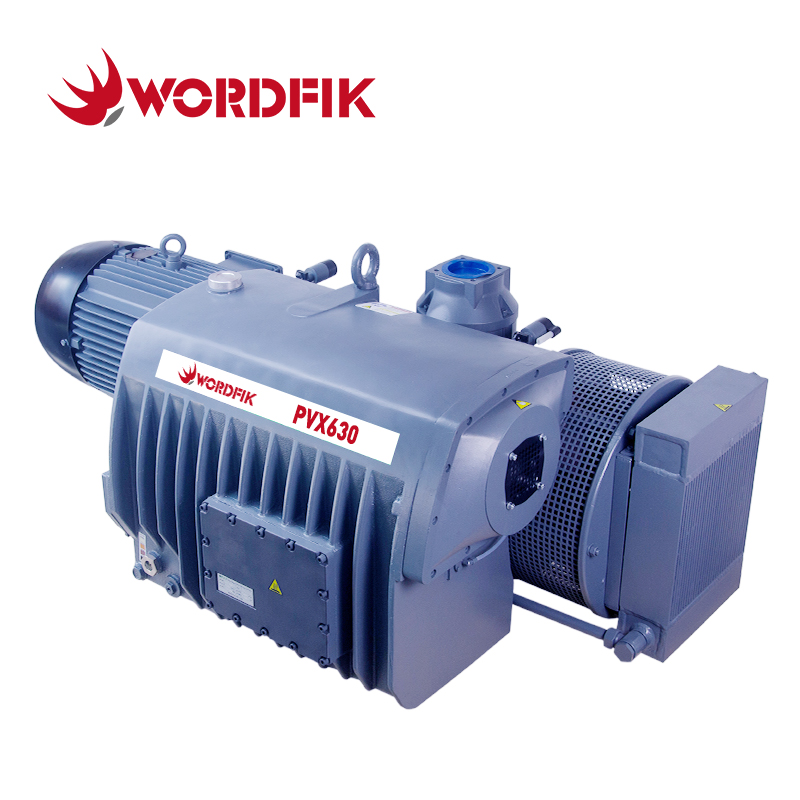

Por lo general, se usa una bomba de paleta giratoria sellada de aceite de alto flujo como bomba previa a la etapa, y se usa una bomba de vacío de raíces como bomba principal. La bomba de raíces mejora la velocidad de bombeo y el vacío de todo el sistema de vacío.

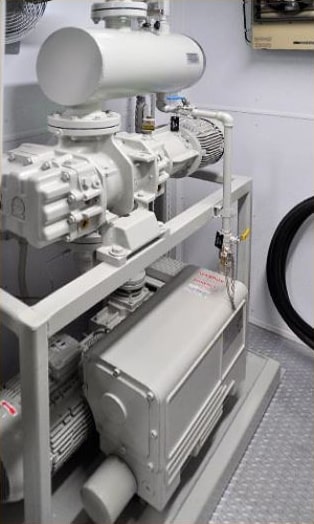

Sistema de vacío de la paleta rotativa lubricada con aceite
#CASE DE CONTRACIÓN

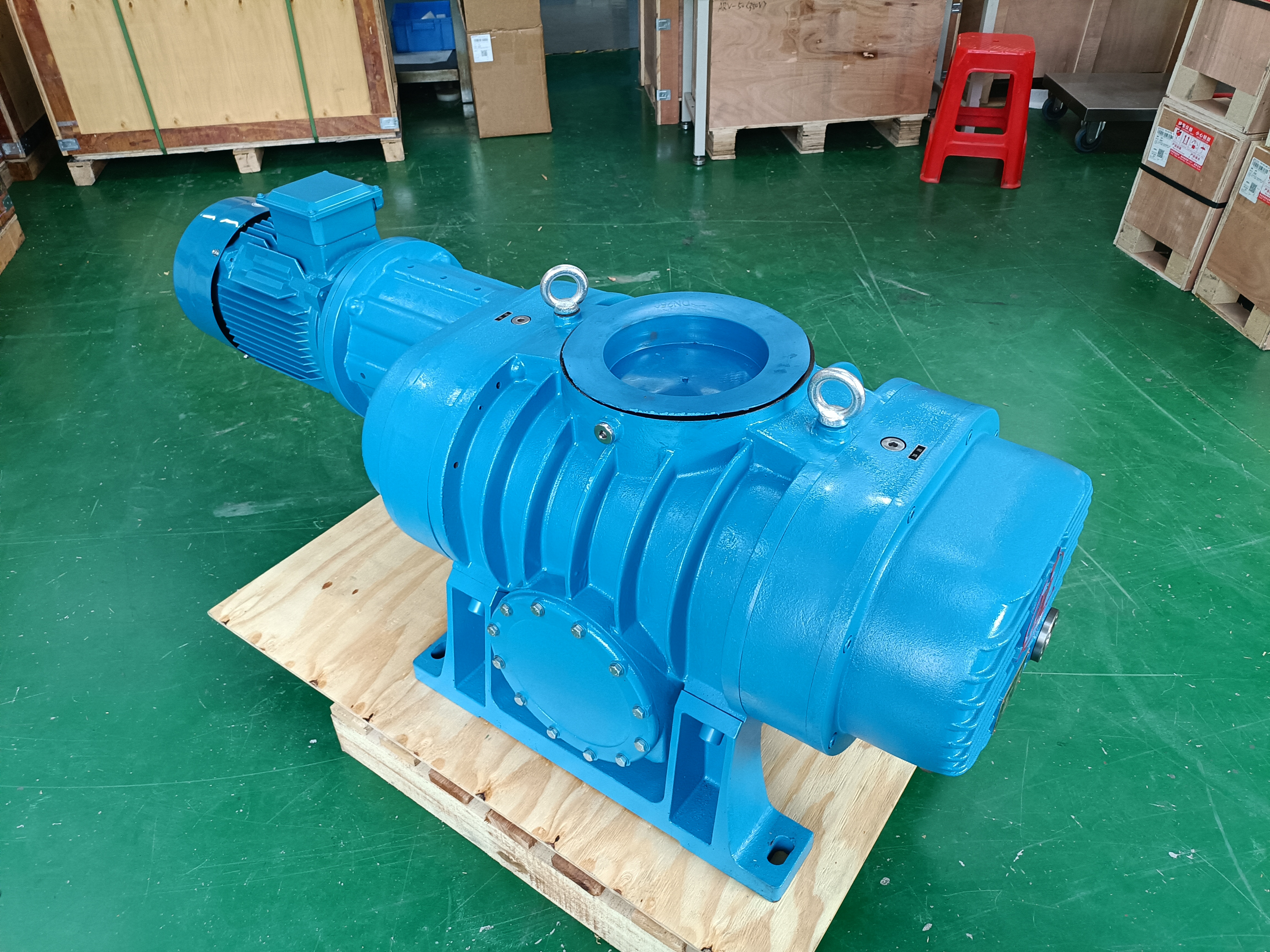

Recientemente, un cliente necesitaba reemplazar la bomba de vacío Roots en el sistema de secado al vacío del transformador. Según sus necesidades, recomendamos nuestra bomba de vacío de raíces magnéticas LCVS-1200, que proporciona una velocidad de bombeo de 1200L/s.
