Detección de fugas de vacío en tuberías y intercambiadores de calor de centrales eléctricas
Los intercambiadores de calor y las tuberías conectadas son componentes centrales de las centrales térmicas y nucleares. Trabajan junto con los sistemas de vacío del condensador para mantener una transferencia de calor eficiente y una carga unitaria estable. Incluso pequeñas fugas de vacío en estos componentes pueden provocar la entrada continua de aire, lo que provoca una caída del vacío, una mayor contrapresión de la turbina y una reducción de la eficiencia de generación de energía.
La detección de fugas de vacío es una labor de mantenimiento habitual e imprescindible en las instalaciones de generación de energía. La inspección, ubicación y reparación oportunas de las fugas pueden reducir el desperdicio de energía, extender la vida útil del equipo y evitar tiempos de inactividad no planificados. Este artículo cubre los peligros de fugas, los puntos de fuga comunes, los métodos de detección principales, los pasos de operación estándar y las medidas preventivas para las tuberías y los intercambiadores de calor de las plantas de energía.
Impactos de las fugas de vacío en la operación de las centrales eléctricas
El aire y el gas no condensable que ingresan a través de fugas dañarán directamente el estado operativo de todo el sistema de vacío.
Primero, el grado de vacío disminuye obviamente, lo que debilita el efecto de condensación del condensador y aumenta la contrapresión del escape de la turbina. La producción de energía disminuye mientras que el consumo de carbón o combustible aumenta marcadamente. En segundo lugar, el exceso de gas dentro de los intercambiadores de calor dificulta la eficiencia del intercambio de calor, lo que resulta en una temperatura del agua inestable y una presión anormal en las tuberías.
Las fugas a largo plazo que no se solucionan también acelerarán la corrosión interna de las tuberías y los tubos de los intercambiadores de calor, aumentarán los riesgos de fallo de los equipos y generarán costos de mantenimiento adicionales. En casos graves, una falla del vacío puede obligar a la unidad de potencia a reducir la carga o apagarse.
Puntos de fuga comunes en intercambiadores de calor y tuberías
En las centrales eléctricas de larga duración, las fugas de vacío aparecen principalmente en las conexiones estructurales y en las piezas desgastadas. Las ubicaciones típicas de las fugas se resumen a continuación:
Juntas y juntas de brida: El envejecimiento, la deformación por compresión o la instalación incorrecta de juntas son las causas más frecuentes de fugas.
Cordones de soldadura: La dilatación térmica y las vibraciones a lo largo de los años provocan pequeñas grietas en los puntos de soldadura de los intercambiadores de calor y las tuberías.
Cuerpos de válvulas y prensaestopas: el desgaste de las piezas de sellado internas provoca una lenta infiltración de aire.
Placas de tubos y haces de tubos de intercambiadores de calor: los daños por corrosión y fatiga crean microfugas dentro de los intercambiadores de calor.
Juntas de expansión y conexiones flexibles: estas piezas móviles son propensas a fallar en el sellado debido a vibraciones frecuentes.
Principales métodos de detección de fugas de vacío para centrales eléctricas
Las centrales eléctricas adoptan diferentes tecnologías de detección según las condiciones de trabajo, el tamaño de las fugas y los requisitos de precisión. Los métodos más utilizados para intercambiadores de calor y tuberías son los siguientes.
1. Prueba de retención de presión (inspección aproximada)
Este es el método básico para la inspección general de estanqueidad. Selle todos los puertos de los intercambiadores de calor y las tuberías, evacue el sistema al nivel de vacío estándar, luego aísle la unidad y registre los cambios de vacío dentro de un tiempo específico. Si el vacío cae rápidamente, confirma la existencia de fugas importantes o de gran superficie. Es adecuado para la inspección previa de toda la red de tuberías.
2. Método de las pompas de jabón (comprobación rápida in situ)
Para juntas, soldaduras y válvulas externas visibles, aplicar agua jabonosa diluida en la superficie mientras el sistema mantiene el estado de vacío. Aparecerán burbujas en los puntos de fuga. Este método es económico y fácil de operar, ideal para encontrar fugas obvias en áreas accesibles.
3. Detección de fugas de helio (inspección de alta precisión)
Como solución profesional de alta precisión, los detectores de fugas de helio rastrean el gas helio para localizar microfugas. Puede encontrar pequeñas fugas que no pueden detectarse con métodos tradicionales y se utiliza ampliamente en intercambiadores de calor de alto nivel, equipos de energía nuclear y tuberías de vacío críticas. Presenta alta sensibilidad y resultados de prueba estables.

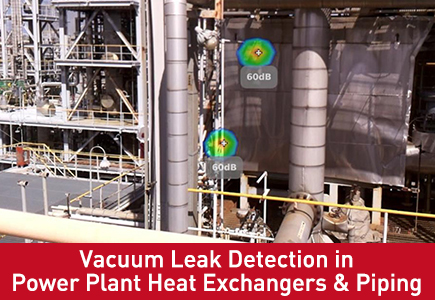

4. Detector de fugas ultrasónico
Las fugas de vacío producen un ruido ultrasónico especial cuando el aire fluye hacia un espacio de presión negativa. Los detectores ultrasónicos portátiles capturan la señal de sonido para localizar rápidamente los puntos de fuga. Funciona bien en talleres ruidosos de centrales eléctricas y no afecta el funcionamiento normal de la unidad.
Flujo de trabajo paso a paso para la detección de fugas de vacío
Siga este proceso estándar para completar la detección sistemática de fugas de forma segura y eficiente:
Prepare herramientas, detectores y suministros de protección de seguridad y marque el rango de inspección.
Aísle el intercambiador de calor o la sección de tubería probados del sistema principal.
Evacue la unidad hasta la presión de vacío diseñada y estabilice la presión.
Realice una prueba de retención de presión general para determinar si existen fugas.
Utilice pompas de jabón, detectores ultrasónicos o de helio para localizar puntos de fuga específicos uno por uno.
Registre todas las posiciones de las fugas, marque los niveles de daño y organice planes de reparación.
Vuelva a realizar la prueba después de la reparación para garantizar una estanqueidad total.
Completar informes de inspección y actualizar archivos de mantenimiento de equipos.
Soluciones prácticas para reparar fugas de vacío
Los diferentes tipos de fugas requieren medidas de reparación específicas:
Para juntas y sellos envejecidos o dañados: reemplácelos con nuevos materiales de sellado resistentes a la corrosión y a altas temperaturas, y controle la compresión uniforme durante la instalación.
Para pequeñas grietas en las costuras de soldadura: Realice un tratamiento anticorrosión posterior a la soldadura y a la soldadura.
Para microfugas en haces de tubos de intercambiadores de calor: tape los tubos defectuosos o reemplace los componentes dañados de acuerdo con las normas técnicas.
Para válvulas y prensaestopas sueltos: ajuste el ajuste o reemplace las piezas internas del empaque.
Todas las posiciones reparadas deben pasar una detección secundaria de fugas antes de volver a ponerse en servicio.
Mantenimiento preventivo para evitar fugas recurrentes
El mantenimiento regular es la mejor manera de reducir la frecuencia de las fugas de vacío:
Inspeccione las juntas, bridas y conexiones flexibles trimestralmente y reemplace las piezas envejecidas con anticipación.
Aplicar medidas antivibraciones en tuberías e intercambiadores de calor para reducir la fatiga estructural.
Mantenga limpio el medio interno para frenar la corrosión de las paredes de las tuberías y los tubos de intercambio de calor.
Organice pruebas de estanqueidad al vacío total durante cada revisión importante del equipo.
Capacite al personal de operación para monitorear los datos de vacío en tiempo real e informar la caída anormal de presión de manera oportuna.
Beneficios clave de la detección regular de fugas
Mantenga un grado de vacío estable y una eficiencia de intercambio de calor, maximice la producción de energía.
Reducir el consumo de combustible y los costos operativos diarios de las centrales eléctricas.
Reduzca la corrosión y los daños en los equipos, extienda la vida útil de los intercambiadores de calor y las tuberías.
Reduzca los riesgos de parada inesperada y garantice el funcionamiento continuo y seguro de las unidades de energía.
Cumplir con los estándares operativos y especificaciones de seguridad para instalaciones de generación de energía.
Conclusión
Las fugas de vacío en intercambiadores de calor y tuberías son peligros ocultos que no pueden ignorarse en el funcionamiento de una central eléctrica. La detección regular de fugas de vacío, el posicionamiento preciso de las fugas y la reparación oportuna mantienen el sistema de vacío funcionando en su estado óptimo.
Combinadas con un mantenimiento preventivo estandarizado, las centrales eléctricas pueden evitar eficazmente la pérdida de vacío, mejorar la eficiencia operativa general y controlar los costos de mantenimiento a largo plazo. Elegir métodos de detección adecuados y ejecutar procedimientos de inspección estrictos es esencial para una producción de energía estable, económica y segura.
Preguntas frecuentes
P1: ¿Qué problemas causarán las fugas de vacío en los intercambiadores de calor de las centrales eléctricas?
R1: Las fugas provocan una caída del vacío, un aumento de la contrapresión de la turbina, una reducción de la eficiencia del intercambio de calor, un mayor consumo de combustible y una corrosión acelerada del equipo.
P2: ¿Qué método de detección de fugas es el más adecuado para microfugas?
R2: La detección de fugas de helio es la mejor opción para microfugas, con una precisión de detección extremadamente alta. Se recomiendan detectores ultrasónicos para una inspección rápida en el sitio.
P3: ¿Con qué frecuencia las plantas de energía deben realizar la detección de fugas de vacío?
R3: Realice inspecciones puntuales de rutina cada mes, pruebas generales de retención de presión cada trimestre y detección integral de fugas en todo el rango durante la revisión anual del equipo.
P4: ¿Se pueden ignorar las pequeñas fugas de vacío durante un breve periodo de tiempo?
R4: No. Las pequeñas fugas se expandirán gradualmente debido a vibraciones y cambios de temperatura prolongados, evolucionando hacia fallas importantes y causando mayores pérdidas económicas.
