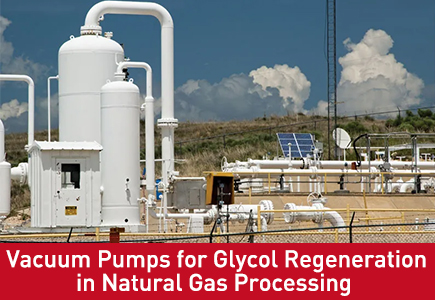

Bombas de vacío para la regeneración de glicol en el procesamiento de gas natural
La deshidratación con trietilenglicol (TEG) es el proceso de eliminación de humedad más adoptado en las plantas de procesamiento de gas natural. El gas natural crudo contiene grandes cantidades de vapor de agua, lo que provoca bloqueo de hidratos en las tuberías, corrosión interna y reducción de la eficiencia de la combustión del gas.
Las soluciones de glicol absorben la humedad del gas natural durante los ciclos de deshidratación. Para garantizar un reciclaje continuo y un rendimiento de deshidratación estable, se requiere regeneración de glicol para eliminar el agua absorbida y purificar la solución de TEG.
La regeneración atmosférica tradicional enfrenta problemas de alto consumo de energía, degradación del glicol y deshidratación incompleta. Hoy en día, la regeneración de glicol asistida por bomba de vacío se ha convertido en la solución estándar mejorada para las plantas modernas de procesamiento de gas natural, ya que ofrece una mayor eficiencia de purificación y menores costos operativos.
¿Qué es la regeneración de glicol en el procesamiento de gas natural?
La deshidratación de glicol de gas natural consta de dos ciclos principales: absorción y regeneración.
En la torre de absorción, la solución TEG entra en contacto total con el gas natural húmedo y absorbe el vapor de agua para producir gas natural seco y calificado para el transporte por tuberías. Después de una absorción prolongada, la solución de glicol se diluye y se satura con agua, perdiendo capacidad de deshidratación.
La regeneración con glicol es el proceso de purificación que elimina el agua, las impurezas y los contaminantes de hidrocarburos ligeros del TEG diluido, restaurando su concentración y rendimiento para un uso repetido. El glicol regenerado de alta pureza garantiza una calidad de deshidratación del gas natural estable y a largo plazo.
Desafíos de los métodos tradicionales de regeneración con glicol
La mayoría de las plantas de gas convencionales adoptan la regeneración térmica atmosférica. Este método tiene inconvenientes técnicos obvios que limitan la eficiencia general del procesamiento de gas:
Requisito de temperatura de calentamiento elevada : la regeneración atmosférica requiere calentar el glicol por encima de 200 °C para evaporar el agua, lo que consume una enorme energía térmica.
Degradación térmica del glicol : el sobrecalentamiento provoca la descomposición del TEG, lo que produce subproductos ácidos que corroen el equipo y reducen la vida útil del glicol.
Eliminación incompleta de agua : la ebullición atmosférica no puede eliminar completamente la microhumedad, lo que da como resultado una baja pureza del glicol y un efecto de deshidratación posterior deficiente.
Alto costo de consumo de glicol : el reemplazo frecuente de glicol aumenta los gastos operativos de la planta de gas.
Cómo la tecnología de vacío mejora el rendimiento de la regeneración de TEG
La regeneración de glicol asistida por vacío resuelve todos los puntos débiles del calentamiento atmosférico tradicional. Al crear una presión negativa dentro del rehervidor de regeneración y el tanque flash, los sistemas de vacío reducen en gran medida el punto de ebullición del agua y las impurezas volátiles mezcladas.
En condiciones de vacío, el agua se puede evaporar y separar completamente a una temperatura baja y segura por debajo de 150 °C. Este modo de purificación a baja temperatura evita por completo el craqueo y la degradación térmica del TEG, al tiempo que logra una deshidratación más profunda y una mayor pureza del glicol.
Para las instalaciones de procesamiento de gas natural midstream, la regeneración al vacío mejora significativamente la calidad del secado del gas y reduce los costos químicos y energéticos a largo plazo.
Principio de funcionamiento de la regeneración de glicol asistida por vacío
Todo el proceso de regeneración de glicol al vacío sigue un principio de separación física preciso:
Primero, el glicol húmedo diluido de la torre de absorción ingresa al sistema de regeneración al vacío. Las bombas de vacío evacuan continuamente el tanque de regeneración cerrado para formar una presión negativa estable.
Con la caída de la presión interna, el punto de ebullición del vapor de agua y los hidrocarburos ligeros disminuye drásticamente. El calentamiento a baja temperatura evapora el agua y las impurezas volátiles de manera eficiente, mientras que la solución de TEG de alto punto de ebullición permanece estable sin descomposición.
Las bombas de vacío extraen el vapor de agua y los gases residuales del sistema, dejando glicol de alta pureza que puede reciclarse a la torre de deshidratación de gas natural para una producción continua.
Los mejores tipos de bombas de vacío para sistemas de regeneración de glicol
Las condiciones de trabajo de regeneración de glicol contienen vapor de agua, gas de hidrocarburo ligero y trazas de compuestos orgánicos volátiles, lo que requiere equipos de vacío a prueba de explosiones, resistentes al vapor y de funcionamiento continuo.
1. Bombas de vacío de anillo líquido a prueba de explosiones (mejor opción)
Las bombas de vacío de anillo líquido son el equipo más utilizado para la regeneración de glicol en plantas de gas. Presentan una excelente tolerancia al vapor de agua, un funcionamiento estable las 24 horas del día, los 7 días de la semana y un diseño a prueba de explosiones adecuado para entornos de procesamiento de gas natural inflamable. La ausencia de contaminación por aceite garantiza la pureza de la solución de glicol.
2. Bombas de vacío de paletas rotativas lubricadas con aceite
Ideal para unidades de regeneración de mediana y pequeña escala, ya que proporciona un alto vacío final para respaldar la purificación profunda de glicol y la producción de gas natural con bajo punto de rocío.
3. Sistemas compuestos de bombas de vacío Roots
Las grandes plantas de procesamiento de gas natural adoptan combinaciones de vacío Roots + anillo líquido para una mayor velocidad de bombeo y un vacío más profundo, cumpliendo con los requisitos de regeneración de glicol de gran volumen y altos estándares.
Beneficios clave de las bombas de vacío para la recuperación de glicol de gas natural
Menor consumo de energía : la evaporación al vacío a baja temperatura reduce el consumo de energía de calefacción entre un 25 y un 40 % en comparación con la regeneración atmosférica tradicional.
Reduzca la pérdida y degradación de glicol : evite el agrietamiento del TEG a alta temperatura, extienda el ciclo de servicio de glicol y reduzca los costos de reemplazo de químicos.
Mayor pureza del glicol : el vacío profundo elimina completamente la microhumedad y los hidrocarburos residuales, mejorando la calidad de deshidratación del gas natural.
Menos corrosión del equipo : Reduzca la generación de subproductos ácidos, protegiendo los hervidores, las tuberías y el interior de las torres.
Calidad de salida de gas estable : El glicol constante de alta pureza garantiza gas natural seco calificado con bajo punto de rocío para transmisión a larga distancia.
Operación respetuosa con el medio ambiente : Reduce la descarga de glicol residual y la contaminación térmica de las plantas de procesamiento de gas.
Conclusión
La tecnología de bombas de vacío ha mejorado por completo el proceso tradicional de regeneración de glicol en el procesamiento de gas natural. Al realizar la purificación de TEG de alta pureza y baja temperatura, los sistemas de vacío resuelven los principales problemas del alto consumo de energía, el desperdicio de glicol y la deshidratación incompleta en las plantas de gas.
Equipadas con bombas de vacío industriales a prueba de explosiones y resistentes al vapor, las instalaciones de procesamiento de gas natural pueden lograr un reciclaje estable de glicol, reducir los costos operativos y mantener una producción de gas natural seco de alta calidad. La regeneración de glicol asistida por vacío se ha convertido en la solución estándar eficiente y de ahorro de energía para los proyectos modernos de gas natural midstream.
Preguntas frecuentes
P1: ¿Cuál es la principal ventaja de la regeneración con glicol al vacío sobre los métodos tradicionales?
R1: La regeneración al vacío reduce el punto de ebullición del agua, lo que permite la purificación a baja temperatura. Previene la degradación térmica del TEG, ahorra energía y produce glicol reciclado de mayor pureza.
P2: ¿Qué bomba de vacío es mejor para la regeneración de glicol con gas natural?
R2: Las bombas de vacío de anillo líquido a prueba de explosiones son la opción más práctica y rentable, ya que se adaptan perfectamente a las condiciones de trabajo de vapor de agua y gases inflamables en plantas de procesamiento de gas.
P3: ¿Pueden los sistemas de vacío reducir los costos operativos de la planta de gas natural?
R3: Sí. La tecnología de vacío reduce el consumo de energía de calefacción y reduce el reemplazo frecuente de glicol, lo que genera importantes ahorros de costos a largo plazo para las instalaciones de procesamiento de gas.
P4: ¿La regeneración por vacío mejora la calidad de la deshidratación del gas natural? R4: Absolutamente. El glicol regenerado de alta pureza proporciona una mayor capacidad de absorción de humedad, lo que garantiza un punto de rocío más bajo y gas natural seco de mayor calidad para la transmisión por tuberías.
