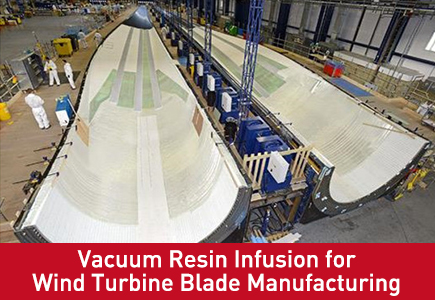

Infusión de resina al vacío para la fabricación de palas de turbinas eólicas
Las palas de las turbinas eólicas son los componentes compuestos más grandes y críticos en los sistemas de energía eólica renovable. Fabricadas con fibra de vidrio, fibra de carbono y una matriz de resina de alto rendimiento, las palas eólicas requieren una estructura liviana y de alta resistencia y cero defectos internos para soportar cargas de viento a largo plazo y ambientes exteriores hostiles.
La infusión de resina al vacío (VRI) es la tecnología de moldeo dominante para la fabricación de palas de turbinas eólicas modernas. Al reemplazar los procesos tradicionales de colocación manual, la infusión asistida por vacío garantiza una penetración uniforme de la resina, un moldeado sin huecos y una densidad compuesta constante. Los sistemas de vacío de alta estabilidad son la principal garantía para una producción cualificada de palas.
Este artículo explica el principio de funcionamiento, el flujo completo del proceso, la selección de equipos de vacío, las ventajas técnicas y las estrategias de optimización de la infusión de resina al vacío para la fabricación de palas de turbinas eólicas.
¿Qué es la infusión de resina al vacío (VRI) en la producción de palas eólicas?
La infusión de resina al vacío (VRI) es un proceso de moldeo compuesto cerrado que utiliza presión negativa controlada para impulsar la resina epoxi líquida para infiltrar preformas de fibra seca. En la fabricación de palas de turbinas eólicas, los trabajadores colocan esteras de fibra de vidrio multicapa, materiales centrales y medios de flujo dentro del molde y luego sellan toda la cavidad del molde con bolsas de vacío.
Las bombas de vacío extraen aire completamente del molde sellado, formando una presión negativa estable. Bajo una diferencia de presión de vacío, la resina líquida fluye uniformemente a lo largo del canal de flujo, se infiltra completamente en cada capa de fibra y llena pequeños espacios. Después del curado y solidificación, la pala eólica terminada presenta una alta compacidad, una estructura uniforme y un excelente rendimiento mecánico.
Este método de moldeo de compuestos de alta precisión y bajo costo se ha convertido en el estándar universal para la producción en masa de turbinas eólicas terrestres y marinas.
Por qué la infusión al vacío es el estándar para la fabricación moderna de palas eólicas
Los procesos tradicionales de laminado manual y moldeado abierto no pueden cumplir con los requisitos de calidad de las palas eólicas a gran escala. La infusión de resina al vacío resuelve múltiples puntos débiles de la industria:
Elimine los huecos internos : la extracción completa de aire evita defectos de burbujas que causan grietas en la hoja y fallas por fatiga.
Distribución uniforme de la resina : la infusión impulsada por vacío garantiza una relación resina-fibra constante en toda la superficie de la hoja.
Mejore la resistencia estructural : la estructura compuesta compacta mejora la resistencia al viento, la resistencia a la tracción y la vida útil.
Reduzca el desperdicio de resina : el entorno de vacío cerrado controla la dosis de resina con precisión y ahorra costos de producción.
Taller respetuoso con el medio ambiente : el moldeado cerrado reduce las emisiones de compuestos orgánicos volátiles (COV) en comparación con los procesos abiertos.
Pasos completos del proceso de infusión de resina al vacío para palas de turbinas eólicas
1. Preparación del molde y colocación del material
Limpie y precaliente el molde de la pala eólica, luego coloque el agente desmoldante, las capas de fibra de vidrio, los materiales del núcleo, la malla fluida y la capa despegable en estricta conformidad con los estándares del proceso para formar una estructura de preforma seca.
2. Sellado de bolsas al vacío
Cubra todo el molde con una película de bolsa de vacío altamente hermética y selle todos los bordes completamente para formar una cavidad cerrada aislada, evitando fugas de aire durante la infusión.
3. Extracción de aire previa al vacío
Conecte sistemas de bombas de vacío profesionales para extraer aire dentro del molde sellado. Estabilice el grado de vacío para eliminar el aire residual entre las capas de fibra y garantizar un entorno de moldeo de presión negativa.
4. Infusión de resina controlada
Abra la válvula de entrada de resina. Bajo una presión de vacío estable, la resina epoxi líquida fluye uniformemente e infiltra todas las capas de fibra sin zonas muertas.
5. Mantenimiento al vacío y antiespumante
Continúe manteniendo una presión de vacío estable después del llenado de resina para eliminar las microburbujas generadas durante la infiltración, logrando un moldeado compuesto sin huecos.
6. Curado por calentamiento y desmolde
Calienta el molde para curar a temperatura constante. Después de que la resina esté completamente solidificada, libere el vacío y complete el desmolde y el posprocesamiento de la cuchilla.
Papel de los sistemas de vacío en el moldeo por infusión de resina
Los equipos de vacío determinan la tasa de rendimiento y el rendimiento mecánico de las palas de las turbinas eólicas. El sistema de vacío asume tres misiones principales en el proceso de infusión:
Eliminación completa de aire : extrae completamente el aire atrapado dentro de las capas de fibra para evitar defectos de burbujas, la clave para prevenir daños por fatiga de la hoja.
Conducción de presión estable : Proporciona potencia de presión negativa continua y estable para garantizar un flujo de resina uniforme y un espesor consistente de cada sección de la hoja.
Microantiespumante y compactación : la retención de vacío a largo plazo compacta las capas de fibra, mejora la densidad del compuesto y mejora la rigidez estructural general de la hoja.
Los mejores tipos de bombas de vacío para procesos de infusión de palas eólicas
La infusión de resina de pala eólica requiere un vacío medio estable, pulsaciones bajas y un funcionamiento continuo las 24 horas. Hay dos tipos de bombas de vacío ampliamente reconocidas como equipos estándar en la industria:
Proporciona un alto grado de vacío estable, bajo nivel de ruido y succión constante. Perfecto para líneas de producción de palas eólicas pequeñas y medianas, ya que ofrece un control de vacío preciso para moldeo por infusión de alta calidad.
2. Bombas de vacío de anillo líquido
Ideal para la producción en masa de fábricas eólicas a gran escala. Toleran el vapor de agua y trazas de gas de resina volátil, presentan un funcionamiento continuo estable y son fáciles de mantener, adecuados para la producción de infusión de hojas grandes de ciclo largo.
3. Unidades de sistema de vacío centralizado
Las grandes bases de fabricación de turbinas eólicas adoptan estaciones de vacío centralizadas, que suministran presión negativa estable para múltiples líneas de producción simultáneamente para mejorar la eficiencia general de la fábrica.
Ventajas clave de la infusión de resina al vacío para los fabricantes de energía eólica
Mayor calidad y durabilidad de las palas : la estructura compuesta sin huecos mejora la resistencia a la fatiga de las palas eólicas y extiende la vida útil hasta 20-25 años.
Producción por lotes constante : el control de vacío estandarizado garantiza cero diferencias en el rendimiento de las cuchillas entre lotes.
Menor costo de producción : reduzca el desperdicio de resina, la tasa de defectos y la carga de trabajo posterior a la reparación.
Eficiencia de producción mejorada : el vacío estable acorta el ciclo de infusión y acelera la producción de la fábrica.
Producción ecológica y conforme : el moldeo al vacío cerrado reduce las emisiones de COV y cumple con los estándares de protección ambiental para la fabricación de energía eólica.
Desafíos de procesos comunes y soluciones de optimización de sistemas de vacío
1. Inestabilidad de la presión de vacío que provoca un flujo de resina desigual
El vacío fluctuante provoca una escasez parcial de resina y puntos secos. Solución: Adopte bombas de vacío de alta estabilidad y tanques intermedios de vacío para mantener una presión negativa constante durante la infusión.
2. Residuos de microburbujas que afectan la resistencia de la hoja
Un tiempo de mantenimiento del vacío insuficiente provoca pequeñas burbujas. Solución: ampliar la etapa antiespumante al vacío y optimizar la velocidad de adaptación de la bomba.
3. Fuga de aire en el sistema de bolsas de vacío
La falla en el sellado de la bolsa destruye la calidad de la infusión. Solución: Equipar un sistema de monitoreo de vacío en tiempo real para alertar instantáneamente de una caída anormal de presión.
Consejos de mantenimiento para la estabilidad del proceso de infusión a largo plazo
Verifique la estabilidad de la presión de vacío antes de cada lote de producción para evitar productos defectuosos.
Reemplace periódicamente los filtros para interceptar las impurezas volátiles de la resina y proteger el interior de la bomba.
Inspeccione mensualmente la estanqueidad de las tuberías y válvulas para eliminar puntos de fuga ocultos.
Mantenga y lubrique las bombas de vacío periódicamente para garantizar un funcionamiento estable a largo plazo.
Calibre los vacuómetros trimestralmente para garantizar un control preciso de los parámetros del proceso.
Conclusión
La infusión de resina al vacío (VRI) es la tecnología de moldeo central que respalda la producción en masa y de alta calidad de palas de turbinas eólicas modernas. Un sistema de vacío confiable y estable es el factor decisivo para eliminar los defectos por huecos, garantizar una infiltración uniforme de la resina y mejorar la resistencia mecánica y la vida útil de las palas eólicas.
Al seleccionar bombas de vacío industriales profesionales e implementar una operación y mantenimiento estandarizados, los fabricantes de energía eólica pueden reducir efectivamente las tasas de defectos, mejorar la eficiencia de la producción y producir palas eólicas de alto rendimiento para proyectos de energía eólica terrestres y marinas.
Preguntas frecuentes
P1: ¿Por qué es esencial el vacío para la infusión de resina de palas de turbinas eólicas?
R1: El vacío elimina el aire atrapado dentro de las capas de fibra, impulsa la infiltración uniforme de resina, elimina los defectos de burbujas y forma estructuras compuestas compactas de alta resistencia para palas eólicas.
P2: ¿Qué bomba de vacío es mejor para la infusión al vacío con palas eólicas?
R2: Las bombas de vacío de paletas rotativas ofrecen alta precisión para producción de alta calidad en lotes pequeños, mientras que las bombas de vacío de anillo líquido son ideales para líneas de producción en masa de fábricas eólicas a gran escala.
P3: ¿Qué defectos puede provocar un mal control del vacío en las palas eólicas?
R3: El vacío inestable produce puntos secos, áreas ricas en resina, burbujas internas, densidad desigual y resistencia reducida de la hoja, lo que fácilmente causa grietas por fatiga durante la operación.
P4: ¿Cómo mejora la infusión al vacío la vida útil de las palas eólicas?
A4: La estructura compuesta altamente compacta y sin huecos reduce la erosión eólica y los daños por fatiga, mejorando significativamente la durabilidad y extendiendo la vida útil general de las palas de las turbinas eólicas.
