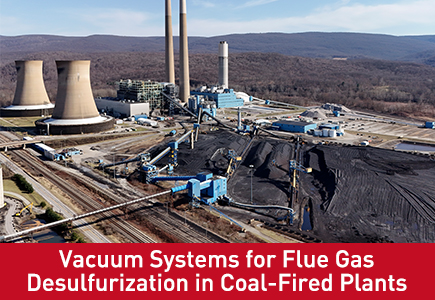

Sistemas de vacío para la desulfuración de gases de combustión (FGD) en centrales eléctricas de carbón
La desulfuración de gases de combustión (FGD) es una de las tecnologías de control de emisiones más críticas para las centrales eléctricas alimentadas con carbón, ya que elimina hasta un 95 % y un 99 % del dióxido de azufre (SO₂) de los gases de combustión. El proceso de DGC más ampliamente adoptado (lavado húmedo de piedra caliza y yeso) se basa en sistemas de vacío para deshidratar el yeso subproducto en una forma comercialmente utilizable y para tratar las aguas residuales del proceso.
Sin una tecnología de vacío eficaz, el proceso FGD produciría un lodo húmedo e inmanejable, aumentando los costos de eliminación y reduciendo los beneficios ambientales de la captura de SO₂. Esta guía explica cómo funcionan los sistemas de vacío en los procesos FGD, los equipos involucrados y cómo optimizar el rendimiento para lograr la máxima eficiencia y cumplimiento normativo.
1. El proceso DGC de piedra caliza y yeso: donde encaja el vacío
1.1 Descripción general del proceso
En un sistema típico de DGC húmedo de piedra caliza y yeso, los gases de combustión que contienen SO₂ se rocían con una suspensión de piedra caliza en una torre de absorción. El SO₂ reacciona con carbonato de calcio (piedra caliza) para formar sulfito de calcio, que luego se oxida a sulfato de calcio dihidrato: yeso.
La secuencia de la reacción química:
| Paso | Reacción | Producto |
| Absorción | SO₂ + H₂O → H₂SO₃ | ácido sulfuroso |
| Neutralización | H₂SO₃ + CaCO₃ → CaSO₃ + CO₂ + H₂O | sulfito de calcio |
| Oxidación | CaSO₃ + ½O₂ + 2H₂O → CaSO₄·2H₂O | Yeso |
Los cristales de yeso están suspendidos en la suspensión absorbente. Para recuperar un subproducto comercializable, el yeso debe separarse del líquido y deshidratarse, normalmente utilizando filtros de cinta de vacío.
1.2 El paso de deshidratación al vacío
La lechada de yeso del absorbente (normalmente entre un 10% y un 20% de sólidos en peso) se alimenta a un filtro de cinta de vacío horizontal en movimiento. Cuando la cinta pasa sobre una caja de vacío, el vacío aspira líquido a través de la tela filtrante, dejando una torta de yeso sólida. Luego se lava la torta (para eliminar los cloruros), se seca al vacío y se descarga.
Por qué el vacío es esencial:
Alcanza un contenido de sólidos del 85 al 92 % en la torta de yeso.
Elimina cloruros y otras impurezas solubles.
Permite vender yeso a fabricantes de paneles de yeso o plantas de cemento.
Reduce el volumen del vertedero si el yeso no se puede comercializar
2. Equipo de vacío para servicio FGD
2.1 Filtros de correa de vacío (el equipo principal)
Un filtro de correa de vacío horizontal (también llamado filtro de correa de goma) es el dispositivo de deshidratación estándar para el yeso FGD. Los componentes clave incluyen:
| Componente | Función |
| Cinturón de drenaje de goma | Correa de movimiento continuo con ranuras transversales. |
| Tela filtrante | Tejido poroso que retiene sólidos mientras pasa líquido. |
| caja de vacío | Cámara estacionaria debajo de la correa conectada a la bomba de vacío |
| Sistema de alimentación de purines | Distribuye la lechada uniformemente a lo largo del ancho de la banda. |
| Sistema de lavado | Barras pulverizadoras para lavado de tortas (eliminación de cloro) |
| Rollo de descarga de pastel | Raspa el yeso deshidratado de la tela filtrante. |
2.2 Tecnologías de bombas de vacío para DGF
| Tipo de bomba | Idoneidad para DGF | Ventajas | Limitaciones |
| Bomba de vacío de anillo líquido | Excelente | Maneja la humedad, las incrustaciones y los sólidos; robusto; probado en DGF | Menor eficiencia que las bombas secas. |
| Bomba de vacío de tornillo seco | Bien | Alta eficiencia; sin aceite; compatible con VFD | Mayor costo inicial; menos tolerante a las babosas líquidas |
| Bomba de vacío de garra seca | Limitado | Sin aceite; compacto | No apto para alta humedad o incrustaciones. |
| Bomba de pistón sellada por agua | Pobre (obsoleto) | Alto mantenimiento, baja confiabilidad | Ya no se especifica |
Estándar de la industria: las bombas de vacío de anillo líquido son la opción dominante para los filtros de correa de vacío FGD debido a su capacidad para manejar lodos, incrustaciones y aire saturado arrastrados sin daños internos.
2.3 Dimensionamiento de la bomba de vacío para deshidratación de yeso
| Parámetro | Valor típico | Notas |
| Nivel de vacío | 300–500 mbar abs (vacío de 15–26 inHg) | Un vacío más profundo aumenta los sólidos de la torta |
| Caudal de aire | 10–30 m³/h por m² de superficie de filtrado | Depende del diseño del filtro y del tamaño del cristal de yeso. |
| Agua de sellado (bombas de anillo líquido) | 1–2 m³/h por bomba | Se recomienda enfriamiento de circuito cerrado |
Regla general de dimensionamiento: para un filtro de correa de vacío FGD típico que produce de 10 a 20 toneladas/hora de yeso, se requiere una bomba de vacío de anillo líquido con una capacidad de 500 a 1500 m³/h.
2.4 Materiales de la bomba de anillo líquido para servicio FGD
Los lodos FGD y el agua de proceso de yeso contienen cloruros, sulfatos y, a menudo, un pH bajo. Las bombas estándar de hierro fundido pueden fallar rápidamente. La selección del material es fundamental:
| Componente | Material estándar | Recomendado para DGF agresiva |
| Caja | Hierro fundido | Acero inoxidable dúplex (2205) o revestido de caucho |
| Impulso | Bronce o hierro fundido | Acero inoxidable dúplex o CD4MCu |
| Placa de puerto | Hierro fundido | Acero inoxidable dúplex |
| Sello del sistema de agua | Acero carbono | acero inoxidable 316 |
3. Optimización del rendimiento del sistema de vacío para FGD
3.1 Mantener un vacío profundo y estable
La calidad del yeso deshidratado (y, por tanto, su comerciabilidad) depende directamente del nivel de vacío.
| Nivel de vacío (mbar abs) | Sólidos de torta de yeso | Comerciabilidad |
| < 300 mbar | 90–94% | Premium (grado de panel de yeso) |
| 300–400 mbar | 85-90% | Aceptable (grado de cemento) |
| > 400 mbar | <85% | Deficiente (probablemente vertedero) |
Factores que afectan la estabilidad del vacío:
Fuga de aire en el sistema de sellado del filtro.
Acumulación de sarro en la tela filtrante o en la caja de la aspiradora
Flujo o temperatura de agua de sellado inadecuados
Partes internas de la bomba desgastadas (impulsor, placa de puerto)
3.2 Eliminación de cloruro: el factor cada vez mayor
Las aguas residuales FGD que contienen cloruros están cada vez más reguladas. En Europa y EE. UU., los requisitos de descarga cero de líquido (ZLD) están impulsando una deshidratación por vacío más agresiva para minimizar el volumen de aguas residuales.
Enfoque avanzado: Filtración al vacío en dos etapas:
Filtro de cinta de vacío primario: produce torta de yeso principal
Filtro de vacío secundario (o centrífuga): trata la corriente lateral para reducir los cloruros por debajo de 100 ppm.
3.3 Eficiencia energética en sistemas de vacío FGD
| Medida de ahorro de energía | Ahorro típico | Implementación |
| Control VFD en bomba de vacío | 20–35% | Modernizar bombas de velocidad fija existentes |
| Refrigeración por agua de sello de circuito cerrado | 15-25% (bombeo de agua) | Reducir la temperatura del agua del sello |
| Optimización de la caja de vacío | 10-15% | Reduzca el área de filtrado innecesaria bajo vacío |
| Tornillo seco versus anillo líquido (plantas nuevas) | 30–40% | Mayor eficiencia, mayor costo inicial |
4 Vacío para el tratamiento de aguas residuales FGD
Además de la deshidratación de yeso, los sistemas de vacío se utilizan en el tratamiento avanzado de aguas residuales FGD:
4.1 Evaporación al vacío para descarga de líquido cero (ZLD)
El agua rechazada por ósmosis inversa (RO) del tratamiento de aguas residuales FGD se puede concentrar aún más utilizando evaporadores al vacío. Operar al vacío (100–200 mbar abs) reduce el punto de ebullición, lo que reduce el consumo de energía entre un 30 y un 50 % en comparación con la evaporación atmosférica.
4.2 Filtración al vacío de lodos de cal
En la etapa de ablandamiento con cal del tratamiento de aguas residuales FGD, los filtros de vacío deshidratan el lodo de carbonato de calcio/hidróxido de magnesio, lo que reduce el volumen de arrastre entre un 70% y un 80%.
4.3 Desgasificación al vacío del efluente de FGD
Los gases disueltos (CO₂, O₂) se eliminan de las aguas residuales de FGD al vacío para evitar la formación de incrustaciones en las membranas de ósmosis inversa posteriores.
5. Mejores prácticas de mantenimiento para bombas de vacío FGD
| Asunto | Causa | Prevención / Acción Correctiva |
| Formación de incrustaciones en la placa de puerto. | Agua dura, pH alto | Agua de sellado de circuito cerrado con agua ablandada o desmineralizada |
| Erosión del impulsor | Arena/sílice en suspensión | Instalar ciclón primario; actualización a acero inoxidable dúplex |
| Pérdida de vacío | Agua de foca demasiado caliente | Reducir la temperatura; aumentar el caudal |
| Cavitación | NPSH inadecuado | Bajar la temperatura del agua del sello; reducir la velocidad de la bomba (VFD) |
| Fallo frecuente del sello | Partículas abrasivas | Actualización a sello mecánico con caras de carburo de tungsteno |
| Sobrecarga del motor | Carga de gas demasiado alta | Investigar fugas de aire en el filtro; tela filtrante limpia |
6: Tendencias futuras en la tecnología de vacío FGD
6.1 Límites de emisión y descarga más estrictos
Las nuevas regulaciones de la EPA en EE. UU. y las próximas revisiones de los estándares GB de China requerirán emisiones de SO₂ aún más bajas (hasta <10 mg/Nm³) y descargas de líquidos cercanas a cero. Esto impulsará la demanda de una deshidratación y evaporación al vacío más eficientes.
6.2 Adopción de la bomba de vacío seca
Las bombas de anillo líquido han dominado FGD debido a su robustez, pero las bombas de tornillo seco están ganando terreno para las nuevas plantas debido a:
Entre un 30% y un 40% menos de consumo de energía
Sin consumo de agua de sellado
Menor mantenimiento general (sin sistemas de aceite o agua de sello)
Limitación: Las bombas de tornillo seco son menos tolerantes al arrastre de líquido; Requieren botes eliminatorios efectivos antes de la bomba.
6.3 Monitoreo y optimización inteligentes
En los sistemas FGD se están implementando bombas de vacío habilitadas para IoT con monitoreo en tiempo real del nivel de vacío, la potencia del motor y la vibración de los rodamientos para predecir las necesidades de mantenimiento y optimizar el uso de energía.
6.4 Integración con Captura de Carbono
A medida que las plantas de carbón exploran la captura de carbono poscombustión, los sistemas basados en aminas requieren la regeneración al vacío del disolvente. La experiencia de FGD en vacío posiciona bien a los operadores de centrales eléctricas para esta transición.
Conclusión
Los sistemas de vacío son indispensables para la desulfuración moderna de gases de combustión de piedra caliza y yeso. Permiten:
Deshidratación eficiente de yeso (85–92 % de sólidos)
Eliminación de cloruros para cumplimiento normativo.
Subproducto comercializable que reduce los residuos y genera ingresos.
Para el servicio FGD, las bombas de vacío de anillo líquido siguen siendo el estándar de la industria debido a su tolerancia a la humedad, las incrustaciones y las condiciones de proceso desafiantes. La selección adecuada de materiales (acero inoxidable dúplex para servicio corrosivo), el control VFD para eficiencia energética y el mantenimiento regular son clave para la confiabilidad a largo plazo.
A medida que las plantas de carbón enfrentan límites de emisiones y regulaciones de descarga de agua más estrictos, la optimización de los sistemas de vacío FGD no es solo un requisito ambiental: es una necesidad competitiva.
Preguntas técnicas frecuentes
P: ¿Cuál es el nivel de vacío típico para la deshidratación de yeso en FGD?
R: El vacío de funcionamiento suele ser de 300 a 500 mbar absolutos (aproximadamente 15 a 26 inHg de vacío). Un vacío más profundo produce una torta de yeso más seca, pero aumenta el consumo de energía y puede cegar la tela filtrante.
P: ¿Por qué las bombas de vacío FGD requieren materiales especiales?
R: El agua de proceso FGD y la lechada de yeso contienen cloruros, fluoruros y un pH bajo. Las bombas estándar de hierro fundido se corroen rápidamente, lo que provoca fallos frecuentes. Se recomienda una construcción de acero inoxidable dúplex (2205) o revestida de caucho para servicios agresivos.
P: ¿Pueden las bombas de vacío secas reemplazar las bombas de anillo líquido en el servicio FGD?
R: Sí, en algunas aplicaciones. Las bombas de tornillo seco ofrecen mayor eficiencia y no consumen agua de sellado. Sin embargo, son menos tolerantes al arrastre de líquidos y a las incrustaciones. Para nuevas plantas FGD con presupuestos de agua ajustados y operación estable, las bombas de tornillo seco son una opción viable.
P: ¿Cómo afecta la deshidratación por vacío FGD a la comercialización del yeso?
R: Los fabricantes de paneles de yeso generalmente rechazan el yeso que contiene más de 200 a 300 ppm de cloruros. Lograr >90 % de sólidos de torta y niveles bajos de cloruros requiere sistemas de vacío en buen mantenimiento con un lavado de torta efectivo.
P: ¿Qué causa la pérdida de vacío en un filtro de correa FGD?
R: Causas comunes: fuga de aire a través de los sellos de la correa, tela filtrante obstruida, bomba de vacío desgastada, agua del sello demasiado caliente o acumulación de sarro en la caja de vacío.
