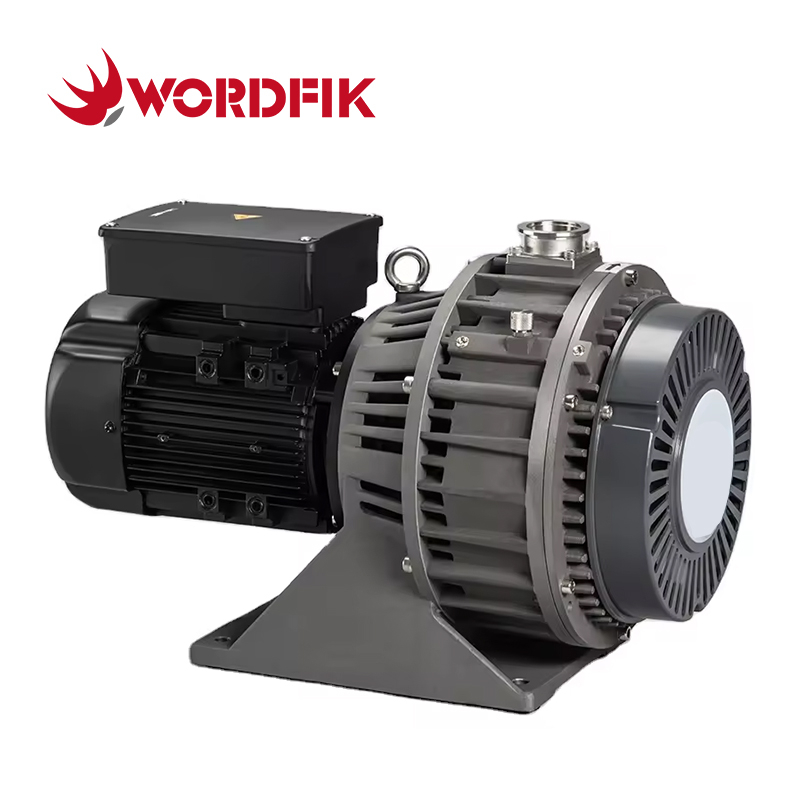

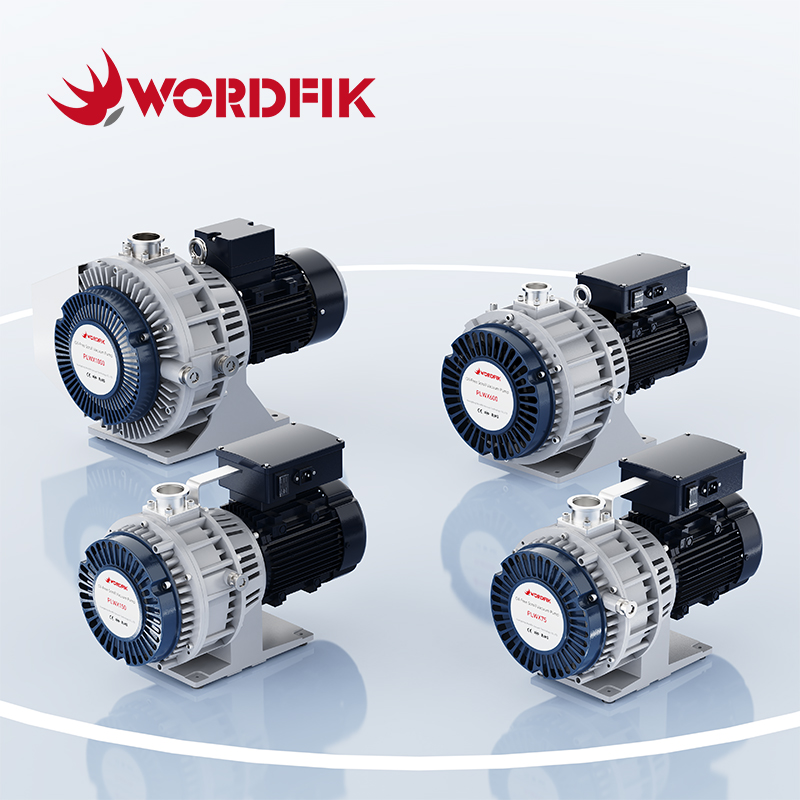

La bomba de vacío de desplazamiento sin aceite de la serie WordFik PLWX se construye con un kit de cabezal de la bomba, un kit de motor y un kit de raqueta. Hay tres placas de desplazamiento, una orbitante y dos fijas. La placa de desplazamiento en órbita se desplaza y se orbita contra las dos placas de desplazamiento fijas con un desplazamiento de 180 ° para formar varios bolsillos en forma de media luna de diferentes tamaños. Por medio de una placa de desplazamiento en órbita del motor, está hecha para orbitar sobre las placas de desplazamiento fijas, reduciendo el volumen de los bolsillos en forma de media luna y comprimiendo gases desde afuera hacia el interior, bombeando el gas desde la cámara de vacío.
Las características como la operación de alto vacío, sin aceite y silencioso lo convierten en industrias muy populares de hambre, como la aviación, las pruebas y el análisis.
Características:
• Operación 100% libre de 0il
• Operación estable y de bajo ruido
• Fácil de mantener
• Alta eficiencia y ahorro de energía
• Alta vacío
• Larga vida útil
| Unidad | PLWX40 | PLWX75 | PLWX150 | PLWX300 | PLWX600 | PLWX800 | PLWX1000 |
| Velocidad de bombeo (50Hz) | L/S | 0.5 | 1 | 2 | 4.3 | 8.7 | 12 | 16.6 |
| m³/h | 1.8 | 3.6 | 7.2 | 15.5 | 31.3 | 43.2 | 59.8 |
| CFM | 1.1 | 2.1 | 4.3 | 9.3 | 18.7 | 25.8 | 35.8 |
| Velocidad de bombeo (60Hz) | L/S | 0.6 | 1.2 | 2.4 | 5.1 | 10.4 | 14.4 | 20 |
| m³/h | 2.2 | 4.3 | 8.6 | 18.3 | 37.4 | 51.8 | 71.6 |
| CFM | 1.3 | 2.5 | 5.1 | 10.9 | 22.3 | 31 | 42.8 |
| Presión definitiva | Pensilvania | ≤15 | ≤8 | ≤6 | ≤2.6 | ≤1 | ≤1 | ≤1 |
| mbar | ≤1.5*10-1 | ≤8.0*10-2 | ≤6.0*10-2 | ≤2.6*10-2 | ≤1.0*10-2 | ≤1.0*10-2 | ≤1.0*10-2 |
| Torr | ≤1.1*10-1 | ≤6.0*10-2 | ≤4.5*10-2 | ≤1.9*10-2 | ≤7.5*10-3 | ≤7.5*10-3 | ≤7.5*10-3 |
| psi | ≤2.2*10-3 | ≤1.2*10-3 | ≤9.0*10-4 | ≤3.8*10-4 | ≤1.5*10-4 | ≤1.5*10-4 | ≤1.5*10-4 |
| Nivel de ruido | DB (a) | ≤54 | ≤57 | ≤57 | ≤63 | ≤63 | ≤65 | ≤67 |
| Fuga | mbar · l/s | 1.0*10-7 |
| Máx. Presión de entrada/escape | cajero automático | 1/1.3 |
| Operación ambiental temp. | ° F | 41 ~ 104 |
| Potencia del motor (1ph) | KW | 0.25 | 0.25 | 0.25 | 0.55 | 0.75 | 0.75 | / |
| Voltaje del motor (1 ph) | V | 200 ~ 230 (50Hz), 110-115 (60Hz) | / |
| Velocidad del motor (1 ph) | rpm | 1425 (50Hz), 1725 (60Hz) | / |
| Energía del motor (3ph) | KW | / | 0.37 | 0.37 | 0.55 | 0.75 | 0.75 | 1.5 |
| Voltaje del motor (3ph) | V | / | 200 ~ 230 o 380 ~ 415 (50Hz), 200 ~ 230 o 460 (60Hz) |
| Velocidad del motor (3ph) | rpm | / | 1425 (50Hz), 1725 (60Hz) |
| Brida de entrada/salida | / | KF25 / KF16 | KF40 / KF16 | KF40 / KF16*2 |
| Peso | kg | 15 | 21 | 22 | 29 | 36 | 40 | 54 |
| Dimensions | mm | 326*212*253 | 450*260*296 | 455*260*296 | 493*297*334 | 538*315*348 | 550*315*348 | 576*450*402 |
| Método de enfriamiento | / | Enfriado por el aire |
| Otros | / | Con lastre de gas |
Solicitud:
 |  |  |

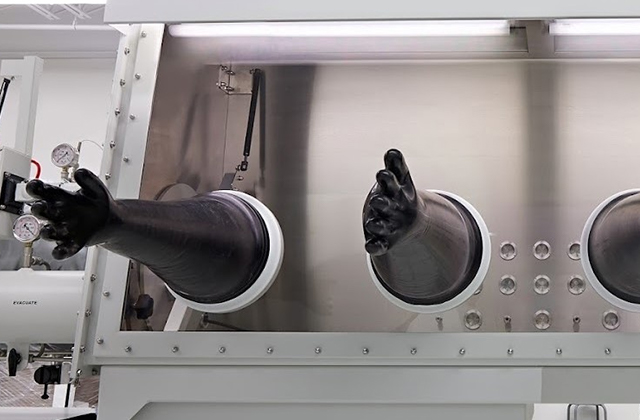

| Guantera de vacío | Industria farmacéutica | Soldadura por vacío |
|
|
|
 |  |  |

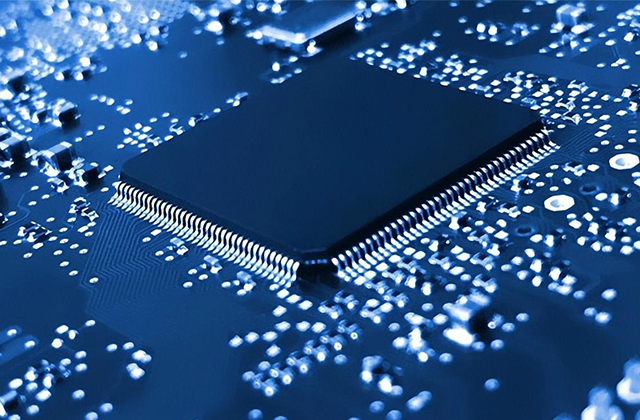

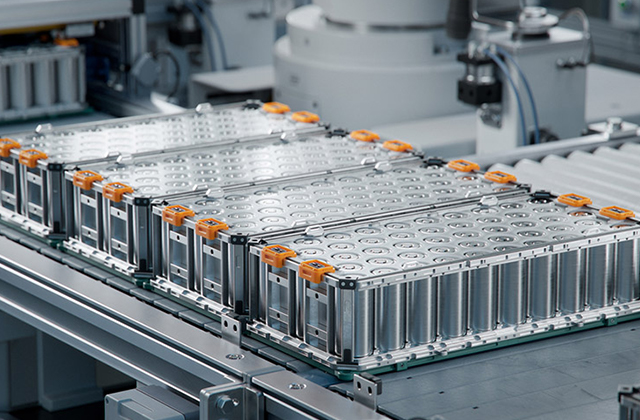

| Fabricación de baterías | Industria de semiconductores | Aeroespacial |
