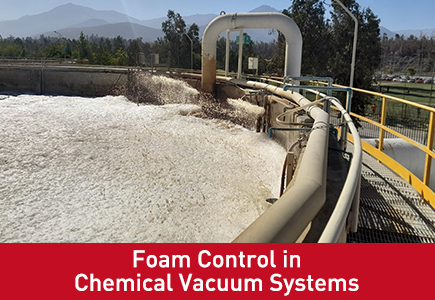

Control de espuma en sistemas de vacío químico: causas, riesgos y soluciones efectivas

La espuma es uno de esos problemas que no se anuncia con luces intermitentes ni alarmas. Se construye silenciosamente dentro de columnas de destilación, evaporadores y receptores de vacío, y cuando los operadores se dan cuenta, el daño ya está en marcha.

En los sistemas de vacío químico, la espuma es más que una molestia. Reduce el rendimiento, degrada la calidad del producto y puede destruir las bombas de vacío. Comprender por qué se forma espuma, cómo detectarla y qué hacer al respecto es esencial para cualquiera que ejecute un proceso de vacío.

¿Qué causa la espuma en los sistemas de vacío?

La espuma se forma cuando el gas queda atrapado en un líquido, creando una dispersión de burbujas que resisten el colapso. En el procesamiento químico, varios factores contribuyen a la formación de espuma al vacío.

Los compuestos tensioactivos son los culpables más comunes. Muchos productos químicos orgánicos (tensioactivos, emulsionantes, polímeros disueltos y resinas naturales) reducen la tensión superficial y estabilizan las películas de burbujas. Una vez que estos compuestos están presentes, incluso una agitación suave o la evolución de vapor pueden generar espuma persistente.

La ebullición a baja presión es otro desencadenante importante. Al vacío, los disolventes y los componentes volátiles hierven a temperaturas mucho más bajas. La rápida evolución del vapor agita la superficie del líquido, arrastrando gas y creando espuma. Como señala una fuente de la industria, aplicar vacío a un evaporador rotatorio puede provocar 'ebullición y formación de espuma incontrolables' si el nivel de vacío no se controla adecuadamente..

La contaminación también influye. En las bombas de vacío selladas con aceite, el aceite degradado o emulsionado pierde sus propiedades antiespumantes, lo que hace que el propio aceite forme espuma violentamente y se transmita al escape . En los sistemas de proceso, los rastros de contaminantes de las operaciones anteriores pueden introducir compuestos estabilizadores de la espuma.

La carga de líquido en las columnas de destilación promueve la formación de espuma. En las unidades viscorreductoras, por ejemplo, el destilado de enfriamiento reciclado aumenta la carga de líquido en la zona de flash, lo que 'aumenta la carga de líquido de la zona de flash y promueve la formación de espuma' . El mismo principio se aplica a muchos procesos de vacío: más líquido en contacto con vapor significa más oportunidades para que se forme espuma.

Los riesgos reales: lo que realmente hace la espuma

La espuma no es sólo un problema estético. Provoca daños tangibles y mensurables.

El daño a la bomba es el riesgo más inmediato. El arrastre de espuma introduce líquido en bombas diseñadas para gases comprimibles. Las babosas líquidas, o incluso la espuma persistente, pueden dañar los componentes internos, inundar los sellos y provocar fallas prematuras . Las bombas de anillo líquido toleran algunos remanentes mejor que la mayoría de los diseños, pero incluso ellas tienen límites. Como señala un proveedor de equipos de laboratorio, 'las partículas de líquido dañan fácilmente las bombas de vacío... porque las bombas de vacío están diseñadas para bombear gases comprimibles'.

Otra consecuencia es la reducción de la eficiencia de separación. En las columnas de destilación, la espuma crea una barrera entre las fases líquida y de vapor, lo que reduce la transferencia de masa. Según una investigación sobre columnas de relleno estructuradas, la espuma provoca 'mayor pérdida de presión, menor rendimiento y menores tasas de transferencia de masa, lo que conduce a una reducción de la eficiencia de separación'. La columna simplemente deja de funcionar según lo previsto.

La calidad del producto se ve afectada cuando la espuma pasa a los chorros elevados. En las unidades viscorreductoras, la formación de espuma 'puede dar como resultado gasóleo negro que puede necesitar ser rectificado o degradado' . En los evaporadores, la contaminación por espuma oscurece el condensado transparente, lo que requiere retrabajo o eliminación..

La instrumentación da lecturas falsas. Instrumentos de nivel de tontos de espuma. Una celda de presión diferencial puede mostrar un nivel de líquido normal mientras que la espuma en realidad ha subido por la torre hasta la línea aérea de vapor . Los operadores toman decisiones basándose en datos que simplemente son incorrectos.

Cómo saber si tiene un problema de espuma

A menudo se sospecha la existencia de espuma, pero rara vez se confirma. La revista Chemical Processing describe cinco técnicas para identificar espuma en columnas de destilación.

La prueba de la tasa de extracción es la más sencilla. Si cambia manualmente la tasa de extracción del fondo y no ve ningún cambio de nivel correspondiente (y el nivel informado permanece dentro del alcance del instrumento), es probable que tenga espuma . La lectura del nivel de líquido detecta la densidad de la espuma, no la altura real del líquido.

Múltiples visores revelan la espuma al mostrar los niveles de líquido a diferentes elevaciones, cada uno de los cuales representa la densidad de la espuma en ese punto . Si la torre tiene visores en varias alturas y todos muestran líquido, hay espuma.

La observación del flujo de líquido en las mirillas funciona para unidades donde la condensación o la ganancia de calor afectan el vidrio. La espuma que entra por una mirilla produce un caudal de líquido mucho mayor que la condensación normal . En unidades con ganancia de calor, el líquido que cae en el espacio de vapor indica fuertemente la formación de espuma..

El muestreo en un lugar que debería estar seco proporciona evidencia directa. Si la muestra contiene líquido, hay espuma o líquido presente en ese punto..

El escaneo de rayos gamma es la opción de alta tecnología. Una fuente y un detector miden la densidad de masa promedio en todo el recipiente. Un gráfico de densidad versus elevación identifica la espuma directamente.

Solucionando el problema: soluciones prácticas

Ajustes de proceso

Reducir el nivel de vacío si el proceso lo permite. Un vacío demasiado profundo provoca una ebullición violenta y espuma . Un controlador de vacío que mantiene la presión justo por encima del punto de ebullición del disolvente evita la rápida evolución del vapor que genera espuma . Algunos sistemas de control VARIO detectan automáticamente las presiones de ebullición y ajustan el vacío para evitar la formación de espuma.

Reduzca la velocidad de calentamiento. El rápido aumento de temperatura expulsa el vapor más rápido de lo que el líquido puede liberarlo, creando espuma. El calentamiento gradual le da tiempo al vapor para escapar sin arrastrar líquido.

Incrementar el inventario de líquidos en recipientes donde la espuma es un problema. Los volúmenes de líquido más grandes proporcionan más tiempo de residencia para que la espuma colapse antes de llegar a la salida de vapor..

Antiespumantes químicos

Los antiespumantes a base de silicona se utilizan ampliamente. Un químico describe el polidimetilsiloxano como 'el mejor antiespumante, sin lugar a dudas'. Funciona en dosis muy bajas: tan solo 1 ppm puede ser eficaz. Los antiespumantes de silicona no son volátiles y permanecen en la fase líquida, lo cual es útil si no desea que el antiespumante entre en su condensado..

Los antiespumantes a base de alcohol como el 1-octanol también son eficaces . A diferencia de las siliconas, el 1-octanol tiene un punto de ebullición de 195 °C y se evapora y se acumula en el condensado , lo que resulta útil si necesita mantener el antiespumante fuera de su producto.

Hay programas antiespumantes comerciales disponibles para aplicaciones específicas. En las unidades viscorreductoras, Nalco Water ofrece agentes antiespumantes que 'son estables, por lo que el antiespumante permanece en el residuo del fraccionador y no queda arrastrado en corrientes más ligeras'..

Soluciones Mecánicas

Los separadores de entrada y los recipientes ciegos atrapan el líquido y la espuma antes de que lleguen a la bomba. Se trata de dispositivos simples y pasivos que proporcionan una primera línea de defensa. La Vacuubrand PC 3010 NT VARIO, por ejemplo, utiliza 'un separador de entrada... para proteger la bomba contra la contaminación'.

Las trampas frías condensan los vapores antes de que ingresen a la bomba, lo que reduce la carga de la bomba y la protege del arrastre de solvente . Son particularmente útiles en aplicaciones de evaporación rotatoria donde los vapores de solventes son la principal preocupación.

Los rompedores de espuma mecánicos utilizan elementos giratorios para colapsar la espuma mecánicamente. Una patente describe rompedores de espuma que 'dan como resultado un aumento en la densidad de la espuma' y la hacen 'fluida para que pueda regresar del alimentador de vapor al matraz del evaporador'.

Las válvulas de control de vacío pueden cerrar completamente el flujo de vacío cuando comienza la formación de espuma. Como señala un ingeniero, 'se utiliza una válvula manual separada para cerrar completamente el flujo de vacío cuando comienza la formación de espuma'. Los sistemas automatizados con tiempos de respuesta rápidos pueden lograr el mismo resultado sin la intervención del operador.

Una nota sobre la selección de la bomba

Algunas tecnologías de bombas de vacío manejan mejor que otras el arrastre de espuma y líquido.

Las bombas de anillo líquido son excepcionalmente tolerantes. Su diseño les permite 'manejar vapores condensables e incluso líquidos arrastrados sin daños internos'. Si su proceso es propenso al arrastre, una bomba de anillo líquido es una opción más segura que la mayoría de las bombas secas.

Las bombas de tornillo seco ofrecen un funcionamiento sin aceite pero toleran menos la entrada de líquidos. Requieren una separación efectiva aguas arriba.

Las bombas de paletas rotativas selladas con aceite son las más vulnerables. El aceite contaminado hace espuma y se arrastra, creando un círculo vicioso . Si debe utilizar una bomba sellada con aceite en una aplicación propensa a la formación de espuma, mantenga la temperatura del aceite entre 50 y 60 °C para reducir la viscosidad y evitar la formación de espuma estable , y nunca llene demasiado el depósito de aceite..

Resumen

La espuma en los sistemas de vacío de productos químicos es un problema operativo grave con costos reales: daños a la bomba, rendimiento reducido, productos fuera de especificaciones y lecturas falsas de los instrumentos. Es causada por compuestos tensioactivos, ebullición rápida al vacío, contaminación y carga excesiva de líquido.

La identificación de la espuma requiere pruebas deliberadas: cambios en la tasa de extracción, observación con mirilla, muestreo o escaneo de rayos gamma. Una vez confirmado, solucione el problema con ajustes de proceso (calentamiento más lento, vacío controlado), antiespumantes químicos (a base de silicona o alcohol) o soluciones mecánicas (separadores, trampas de frío, rompeespuma).

La tecnología de bomba adecuada también es importante. Las bombas de anillo líquido toleran mejor el arrastre; Las bombas selladas con aceite necesitan una gestión cuidadosa del aceite. Un enfoque proactivo para el control de la espuma protege el equipo, mantiene la calidad del producto y mantiene el proceso en funcionamiento.

Preguntas técnicas frecuentes

P: ¿Qué causa la formación de espuma en las columnas de destilación al vacío?
Contribuyen a esto los compuestos tensoactivos en la alimentación, la rápida evolución del vapor al vacío y la alta carga de líquido. La contaminación de los procesos anteriores también puede introducir agentes estabilizadores de la espuma..

P: ¿Cómo puedo saber si mi columna está haciendo espuma?
Pruebe la prueba de tasa de extracción: cambie la tasa de extracción del fondo manualmente. Si la lectura del nivel no cambia, es probable que tengas espuma . La observación con mirilla y el escaneo de rayos gamma también son efectivos..

P: ¿Qué antiespumantes funcionan mejor en los sistemas de vacío?
Los antiespumantes a base de silicona, como el polidimetilsiloxano, son muy eficaces en dosis muy bajas . Las opciones a base de alcohol como el 1-octanol funcionan bien y se evaporarán en el condensado si así se prefiere..

P: ¿Puede la espuma dañar mi bomba de vacío?
Sí. El arrastre de espuma introduce líquido en las bombas diseñadas para gases, lo que provoca daños en los sellos, inundaciones y fallas prematuras..

P: ¿Qué tipo de bomba de vacío maneja mejor la espuma?
Las bombas de anillo líquido toleran el arrastre de líquido mejor que la mayoría de los diseños. Las bombas de tornillo seco son menos indulgentes y requieren una buena separación aguas arriba. Las bombas selladas con aceite son las más vulnerables a los daños relacionados con la espuma.
