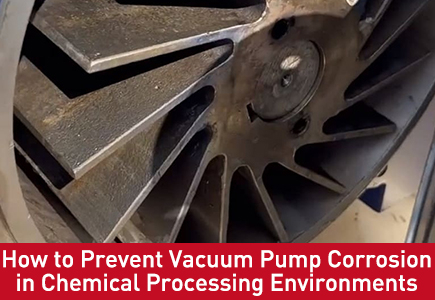

Cómo prevenir la corrosión de las bombas de vacío en entornos de procesamiento químico
En las plantas de procesamiento de productos químicos, las bombas de vacío a menudo se tratan como una idea de último momento: se especifican para el nivel de vacío y el caudal y luego se olvidan hasta que fallan. Para instalaciones que manejan solventes corrosivos, gases ácidos o vapores alcalinos, este enfoque casi siempre conduce a fallas prematuras de la bomba. Hemos visto docenas de casos en los que una bomba nueva instalada según las especificaciones iniciales desarrolla fugas en los sellos y corrosión por picaduras en un plazo de 6 a 12 meses, lo que obliga a paradas no planificadas que cuestan mucho más que la propia bomba.
La corrosión en los sistemas de vacío rara vez ocurre de la noche a la mañana. Comienza con pequeños puntos de condensación invisibles dentro de la cámara de la bomba, avanza a través de sellos y juntas y, finalmente, erosiona rotores, carcasas y soportes de cojinetes. La mayoría de los equipos de mantenimiento responden reemplazando los sellos con más frecuencia, pero eso solo trata el síntoma. La protección contra la corrosión a largo plazo requiere una combinación de modificación del proceso aguas arriba, selección correcta de la tecnología de bomba, mejoras de materiales y prácticas de mantenimiento específicas.
Esta guía desglosa por qué las bombas de vacío químicas se corroen más rápido que las unidades industriales en general, los mecanismos de corrosión más comunes en el trabajo y un marco de prevención escalonado, desde soluciones operativas de bajo costo hasta actualizaciones de capital del sistema. Está escrito para gerentes de mantenimiento de plantas, ingenieros de procesos y equipos de adquisiciones que se ocupan de fallas repetidas de bombas en ambientes químicos corrosivos.
Por qué las bombas de vacío son excepcionalmente vulnerables a la corrosión química
Una bomba de vacío no simplemente mueve aire. Comprime los gases del proceso, los enfría y calienta en ciclos e inevitablemente entra en contacto con los vapores, nieblas y trazas de contaminantes que se extraen del proceso. Tres características del funcionamiento en vacío hacen que la corrosión sea mucho más agresiva que en las tuberías estándar o en los equipos de tanques.
1. Condensación de vapor bajo expansión y compresión
Este es el factor que más se pasa por alto en la corrosión de las bombas de vacío. Cuando el vapor corrosivo ingresa a la entrada de la bomba, se expande y se enfría a medida que avanza a través del mecanismo de bombeo. Incluso si el gas parece seco en la entrada, los cambios de temperatura y presión dentro de la bomba pueden empujarlo por debajo del punto de rocío, provocando que se forme condensado líquido corrosivo directamente sobre las superficies del rotor y la carcasa. A diferencia de un gasoducto por el que el gas fluye directamente, una bomba de vacío comprime y expande el gas repetidamente, creando ciclos repetidos de condensación-evaporación que aceleran el ataque.
2. Desgaste mecánico constante + sinergia de corrosión
La mayoría de los tipos de bombas tienen piezas móviles en casi contacto: paletas que se deslizan contra las carcasas, rotores de garras que pasan con una diferencia de milímetros entre sí, rotores de tornillo engranando. La corrosión vuelve ásperas estas superficies, lo que a su vez aumenta el desgaste mecánico y expone el metal base fresco y desprotegido a una mayor corrosión. Este ciclo de corrosión y abrasión degrada las bombas mucho más rápido que cualquiera de los mecanismos por separado. En las bombas de anillo líquido, las burbujas de cavitación que colapsan sobre las superficies metálicas crean microchorros que atraviesan las capas pasivas de óxido, permitiendo que la corrosión penetre profundamente en el material base.
3. Contaminantes atrapados en zonas muertas
Las bombas de vacío tienen pequeñas grietas, sellan cavidades y puertos de drenaje donde los residuos corrosivos pueden asentarse y concentrarse. Con el tiempo, estas zonas estancadas desarrollan corrosión localizada que devora las carcasas o destruye las caras del sello desde la parte posterior. Debido a que estas áreas están ocultas a la vista, los daños a menudo avanzan antes de que los operadores noten una disminución en el rendimiento.
Mecanismos de corrosión comunes en el servicio de vacío químico
No toda la corrosión tiene el mismo aspecto e identificar el mecanismo es el primer paso hacia una solución eficaz. Estos son los cuatro tipos más frecuentes que vemos en las instalaciones de vacío químico.
1. Corrosión uniforme general
Causada por una amplia exposición a condensados ácidos o alcalinos, la corrosión general adelgaza las carcasas de las bombas y los rotores de manera uniforme con el tiempo. Es más común en bombas de anillo líquido que manejan gases ácidos o sistemas de recuperación de solventes con altas cargas de condensado. Si bien avanza lentamente, eventualmente reduce el espesor de la pared hasta el punto de falla estructural o fuga. También es el más fácil de predecir y planificar mediante la selección adecuada de materiales.
2. Corrosión por picaduras y grietas
Las picaduras localizadas son la forma más peligrosa de corrosión porque pueden penetrar la carcasa de una bomba en cuestión de meses dejando intacta la mayor parte de la superficie. Ocurre cuando las capas pasivas de óxido del acero inoxidable se descomponen mediante cloruros, disolventes de haluros o vapores ácidos. La corrosión por grietas sigue el mismo principio pero ocurre en espacios reducidos: ranuras de sello, caras de bridas, orificios para pernos y espacios libres del rotor. Ambos son comunes en bombas que manejan solventes clorados, vapor de ácido clorhídrico y procesos a base de salmuera.
3. Agrietamiento por corrosión bajo tensión
Bajo una combinación de tensión de tracción y ambiente corrosivo, los componentes metálicos pueden desarrollar grietas microscópicas que se propagan rápidamente. Este es un riesgo particular para las bombas de acero inoxidable que funcionan bajo ciclos térmicos y exposición a cloruros. A menudo se forman grietas en las boquillas de la bomba, las patas de montaje o las uniones soldadas, y pueden provocar fallas catastróficas repentinas sin previo aviso.
4. Ataque de degradación de disolventes y polímeros
Los disolventes orgánicos pueden degradar los sellos de elastómero, las juntas e incluso ciertos revestimientos compuestos. Los sellos hinchados, ablandados o agrietados permiten que el gas del proceso se escape, exponiendo los cojinetes y otros componentes no mojados a la corrosión. En casos severos, los residuos de polímero o resina disueltos se curan dentro de la bomba, bloqueando los rotores y provocando un bloqueo total.
Estrategia de prevención de corrosión por niveles
Una protección eficaz contra la corrosión no siempre requiere la compra de una costosa bomba de aleación exótica. Recomendamos un enfoque escalonado: comenzar con reparaciones de bajo costo en las fases iniciales, optimizar las operaciones y luego actualizar los materiales de las bombas sólo cuando las medidas de nivel inferior sean insuficientes.
Nivel 1: Protección de procesos ascendentes (menor costo, mayor retorno de la inversión)
La mayoría de los daños por corrosión se pueden prevenir antes de que el vapor llegue a la bomba. Estas medidas normalmente cuestan entre el 10% y el 20% del reemplazo de una bomba y extienden la vida útil entre 2 y 3 veces.
Instale un precondensador : enfríe el gas de entrada para condensar el vapor corrosivo a granel antes de que ingrese a la bomba. Un simple condensador de carcasa y tubos o de serpentín elimina entre el 70% y el 90% de la carga corrosiva, y el condensado recolectado se puede drenar y tratar por separado. Esta es la actualización más efectiva para la mayoría de los sistemas de recuperación de solventes y procesos ácidos.
Agregue un separador de gas y líquido de alta eficiencia : instale un separador con almohadilla antivaho después del condensador para atrapar las gotas de líquido y la neblina ácida arrastradas. Para nieblas finas, agregue un elemento filtrante coalescente.
Utilice calentamiento de gas de entrada : para procesos propensos a la condensación, sobrecaliente ligeramente el gas de entrada para mantener los componentes corrosivos en fase de vapor a medida que pasan a través de la bomba. Esto es particularmente eficaz para bombas secas de tornillo y de garras.
Instale un depurador o una etapa de neutralización : para corrientes de gas altamente ácidas o alcalinas, agregue un depurador húmedo aguas arriba para neutralizar los componentes corrosivos antes de que lleguen a la bomba de vacío.
Nivel 2: Tecnología de bomba y selección de materiales correctas
Hacer coincidir el tipo de bomba y la construcción con la química del proceso elimina la mayor parte del riesgo de corrosión inherente.
Evite las bombas de paletas lubricadas con aceite para trabajos altamente corrosivos : los vapores del proceso se disuelven en el aceite de la bomba y crean un ambiente continuamente corrosivo dentro de la cámara. A menos que estén protegidas por un tratamiento previo extenso, las bombas selladas con aceite tienen una vida útil muy corta en servicios químicos agresivos.
Prefiera tecnologías de bomba seca para una corrosión moderada : las bombas secas de garra y de tornillo seco no tienen líquido sellador en la ruta del gas y muchos modelos ofrecen control de temperatura con camisa para mantener los componentes por encima del punto de rocío. Manejan la corrosión en fase de vapor mucho mejor que los diseños sellados con aceite.
Seleccione los materiales base adecuados :
Hierro fundido: apto únicamente para procesos neutros y no corrosivos.
Hierro fundido recubierto de epoxi: bueno para servicio con solventes orgánicos suaves
Acero inoxidable 304: servicio químico general, ácidos orgánicos débiles
Acero inoxidable 316L: ambientes que contienen cloruros, ácidos fuertes, servicio farmacéutico
Hastelloy/acero inoxidable dúplex: corrosión severa, alto contenido de cloruro y aplicaciones de alta temperatura
Mejore los materiales de sellos y juntas : los sellos de nitrilo estándar fallan rápidamente en la mayoría de los entornos químicos. Actualice a FKM (Viton) para servicios químicos generales, FFKM para solventes y ácidos agresivos y PTFE para trabajos altamente corrosivos y de alta temperatura.
Nivel 3: Mejores prácticas operativas y de mantenimiento
Incluso el sistema mejor protegido se corroerá prematuramente sin una disciplina operativa adecuada.
Utilice lastre de gas con regularidad : el lastre de gas introduce una pequeña cantidad de aire seco en el ciclo de compresión para reducir la condensación dentro de la bomba. Ejecútelo durante 15 a 30 minutos al final de cada lote para purgar los vapores condensables residuales.
Drene los separadores y los sumideros de la bomba según lo programado : el líquido corrosivo acumulado en el cuerpo de la bomba atacará los componentes incluso cuando la bomba esté apagada. Instale válvulas de drenaje automáticas para líneas de operación continua.
Realice ciclos de purga periódicos : después de procesar lotes corrosivos, haga funcionar la bomba con aire limpio o nitrógeno durante varios minutos para eliminar los vapores residuales de la cámara y la línea de escape.
Inspeccione y reemplace los sellos de manera proactiva : no espere a que se produzcan fugas. Reemplace sellos y empaquetaduras según un cronograma fijo según la gravedad de su proceso. El reemplazo del sello cuesta una fracción de la reconstrucción completa de la bomba.
Nivel 4: Actualizaciones del sistema para servicio de corrosión severa
Para procesos con un potencial de corrosión muy alto, estas mejoras de capital ofrecen la vida útil más larga y el costo total de propiedad más bajo.
Sistemas de fluido de sellado de circuito cerrado para bombas de anillo líquido : en lugar de agua de un solo paso, utilice un sistema de fluido de sellado de circuito cerrado con inhibidor de corrosión y filtración continua. Esto reduce el consumo de agua dulce y mantiene la carga corrosiva concentrada en un circuito controlado.
Bombas secas con camisa y calentadas : Las bombas secas de tornillo o de garras con camisas calentadas mantienen los componentes internos de la bomba por encima del punto de rocío, evitando por completo la condensación corrosiva.
Sistemas de vacío centrales : Ubique las bombas en una sala de bombas dedicada con acondicionamiento de entrada y tratamiento de escape centralizados. Esto simplifica el mantenimiento, aísla los equipos corrosivos de las áreas de producción y permite unidades de respaldo redundantes.
Mejores prácticas de protección contra la corrosión por tipo de bomba
Las diferentes tecnologías de bombas tienen diferentes puntos débiles de corrosión. Las estrategias de protección deben adaptarse en consecuencia.
Bombas de aspiración con anillo líquido
Riesgo de corrosión primaria: el fluido de sellado entra en contacto directo con el gas de proceso y los componentes internos de la bomba.
Medidas de protección clave: utilizar fluido de sellado de circuito cerrado con inhibidores de corrosión; actualizar las piezas húmedas a acero inoxidable 316L para servicio con ácido; instalar monitoreo de pH en el circuito del fluido de sellado; Purgue y renueve el líquido de sellado periódicamente.
Bombas de vacío de garra seca
Riesgo de corrosión primaria: condensación en la cámara de bombeo; Ataque de sellos y rodamientos por migración de vapor.
Medidas de protección clave: mantener la temperatura de la chaqueta por encima del punto de rocío; instalar un prefiltro de entrada y un eliminador de neblina; utilice sellos de labio de PTFE para servicio químico; Inspeccione los rotores de garras anualmente para detectar picaduras.
Bombas de vacío de tornillo seco
Riesgo de corrosión primaria: condensación localizada en la etapa de compresión; picaduras en perfiles de tornillo
Medidas de protección clave: utilizar rotores con temperatura controlada para servicio de vapor corrosivo; actualice a juegos de tornillos recubiertos o de acero inoxidable; instalar un condensador y un separador aguas arriba; Evite el funcionamiento a presiones en las que es más probable que se produzca condensación.
Bombas de paletas rotativas lubricadas con aceite
Riesgo de corrosión primaria: contaminación por aceite y acumulación de ácido; degradación del sello
Medidas de protección clave: instalar una amplia protección de entrada; acortar los intervalos de cambio de aceite; utilice aceite para bombas de vacío inhibido por la corrosión; controlar periódicamente la acidez del aceite; Considere este tipo de bomba sólo para trabajos ligeros y corrosivos ocasionales.
Señales tempranas de advertencia de corrosión de la bomba de vacío
La detección temprana de la corrosión reduce drásticamente el costo de reparación y evita fallas inesperadas. Esté atento a estos cinco indicadores durante los controles de rutina:
Pérdida gradual del vacío final : una caída lenta y constante en el rendimiento del vacío durante semanas o meses a menudo indica un aumento de las holguras internas debido al desgaste por corrosión.
Aumento de la frecuencia de fugas en los sellos : si los sellos comienzan a tener fugas cada pocas semanas en lugar de cada pocos meses, la causa probable es un ataque corrosivo en las caras del sello.
Líquido o aceite de sello descolorido : El aceite/líquido de sello de color óxido, turbio o con olor ácido confirma la corrosión activa dentro de la bomba.
Ruido de chirrido metálico inusual : un ruido de funcionamiento áspero y desigual indica que las superficies del rotor están corroídas y hacen contacto metal con metal.
Picaduras o manchas visibles en la brida de entrada : la corrosión visible en la entrada casi siempre significa un daño más avanzado en el interior.
Si observa dos o más de estos signos, programe una inspección interna de inmediato. Hacer funcionar una bomba corroída por más tiempo generalmente provoca fallas catastróficas en el rotor o en la carcasa que no se pueden reparar económicamente.
Soluciones de vacío resistentes a la corrosión de Wordfik para plantas químicas
Para instalaciones de química fina, petroquímica, farmacéutica y agroquímica en todo el mundo, Wordfik ofrece bombas de vacío resistentes a la corrosión de grado industrial y paquetes de sistemas completamente diseñados para una larga vida útil en entornos de procesos agresivos.
Nuestras principales fortalezas para el servicio de productos químicos corrosivos
Portafolio de tecnología completo con opciones de materiales : desde robustas bombas de anillo líquido serie 2BV disponibles en hierro fundido, acero inoxidable 304 y 316L, hasta bombas de garra seca serie ZSV con recubrimientos de PTFE opcionales y sellos FKM, hasta bombas de tornillo seco premium serie GLG con control de temperatura con camisa y construcción de acero inoxidable dúplex. Ofrecemos más de 150 modelos de bombas con materiales húmedos configurables para adaptarse exactamente a la química de su proceso.
Paquetes de protección de entrada diseñados : todos nuestros sistemas de uso químico se suministran con precondensadores, separadores de gas y líquido, filtros coalescentes y etapas de depuración opcionales dimensionadas específicamente para su carga de vapor y perfil de corrosión. No suministramos bombas desnudas para servicio corrosivo sin la protección adecuada.
ATEX y cumplimiento global : Nuestras gamas de bombas resistentes a la corrosión cuentan con certificaciones CE, ISO, ROHS y EAC, con variantes a prueba de explosiones que cumplen con ATEX para procesamiento químico en áreas peligrosas.
Ingeniería de sistemas personalizados : para instalaciones multiproceso, diseñamos sistemas de vacío centralizados con control de zona, unidades de respaldo redundantes y tratamiento de gases de escape centralizado para optimizar el uso de energía y simplificar el mantenimiento.
Soporte de ciclo de vida completo : cada sistema viene con una garantía de 12 meses y servicio posventa de por vida, que incluye soporte técnico en línea 7 horas al día, 24 horas al día, entrega rápida de repuestos resistentes a la corrosión y planes de mantenimiento preventivo personalizados adaptados a la gravedad de su proceso.
Con más de 18 años de experiencia en fabricación de vacío industrial e instalaciones en más de 80 países, ayudamos a las plantas químicas a reducir la frecuencia de reemplazo de bombas, reducir los costos de mantenimiento y eliminar el tiempo de inactividad no planificado relacionado con la corrosión.
Conclusión
La corrosión de las bombas de vacío en el procesamiento químico no es un costo inevitable al hacer negocios. Si bien los vapores y condensados agresivos siempre atacarán los componentes de la bomba, la gran mayoría de las fallas prematuras se deben a una protección de entrada de tamaño insuficiente, una selección incorrecta de materiales y prácticas operativas subóptimas, todo lo cual se puede solucionar.
Las instalaciones que mejor gestionan la corrosión no compran la bomba más barata y la reemplazan cada año. Invierten en acondicionamiento de vapor aguas arriba, seleccionan la tecnología de bomba y los materiales adecuados para la tarea y siguen rutinas consistentes de mantenimiento y purga. Durante un ciclo de vida de 5 a 10 años, este enfoque ofrece costos totales dramáticamente más bajos y muchas menos interrupciones en la producción.
Si su planta se enfrenta a fallos repetidos de la bomba de vacío que sospecha que están relacionados con la corrosión, comience con una auditoría sistemática: identifique el mecanismo de corrosión, revise la protección de entrada actual y evalúe si el material de su bomba es realmente adecuado para la química. En la mayoría de los casos, una mejora relativamente modesta del pretratamiento o de los materiales de sellado producirá mejoras inmediatas y mensurables en la vida útil de la bomba.
