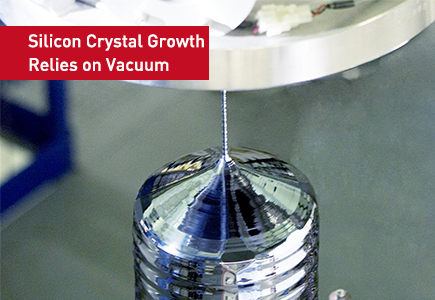

El crecimiento de cristales de silicio depende del vacío: soluciones de bomba para extractores Czochralski
En la base de toda la industria fotovoltaica y de semiconductores se encuentra un cristal perfecto. Del proceso de Czochralski (CZ) nace el lingote de silicio monocristalino, material de partida para chips de computadora y células solares de alta eficiencia. Si bien se celebran la mecánica de precisión del extractor y la habilidad del operador, el sistema de vacío industrial que funciona en segundo plano es el héroe anónimo que hace posible el crecimiento de alta pureza. Este artículo profundiza en el papel fundamental de la tecnología de vacío en la extracción de cristales CZ y describe las soluciones de bomba que garantizan el rendimiento, la pureza y la rentabilidad.
El papel no negociable del vacío en la perfección del cristal
En el proceso CZ, el silicio policristalino se funde en un crisol de cuarzo a temperaturas superiores a 1420°C. Luego se sumerge un cristal semilla en la masa fundida y se tira lentamente hacia arriba mientras gira, formando un gran lingote monocristalino. La atmósfera que rodea este proceso no es simplemente un espacio vacío: es un entorno diseñado con precisión habilitado por bombas de vacío, que cumple tres funciones vitales:
Eliminación de la atmósfera inicial: antes de llenarla con gas inerte, la cámara del extractor se evacua a un vacío aproximado para eliminar todos los gases atmosféricos (O₂, N₂, H₂O). Esto elimina la fuente principal de impurezas de oxígeno y nitrógeno que pueden incorporarse a la red cristalina.
Ambiente controlado de gas inerte: Después de la evacuación inicial, se introduce argón de alta pureza. El sistema de vacío mantiene activamente una atmósfera de argón estable y de baja presión (normalmente en el rango de 10 a 100 mbar). Este flujo de argón elimina las impurezas volátiles (como el monóxido de silicio, SiO) que se evaporan de la superficie termofusible, evitando que se vuelvan a depositar y creen defectos.
Estabilidad térmica y del proceso: un entorno de presión estable garantiza una transferencia de calor constante y una dinámica de flujo de fusión, que son fundamentales para lograr un diámetro y una resistividad del cristal uniformes durante todo el largo ciclo de extracción, que puede durar más de 100 horas.
El ciclo del proceso CZ: demandas de la bomba de vacío en cada etapa
Una bomba de vacío para un extractor CZ debe ser robusta y adaptable para manejar cargas de gas dramáticamente diferentes a lo largo de las etapas del proceso:
Etapa del proceso
Tarea y desafío de la bomba de vacío
Implicaciones técnicas para el diseño de bombas
1. Carga y evacuación inicial
Eliminación rápida de un gran volumen de aire de la cámara después de cargar silicio.
La bomba debe tener una alta capacidad de desplazamiento para lograr un vacío aproximado rápidamente, minimizando el tiempo de ciclo no productivo.
2. Fusión y estabilización
Manejo de la carga máxima de desgasificación de la carga caliente y el crisol, y la evolución continua de vapor de SiO.
El sistema debe tener una alta capacidad de manejo de gases y resistencia al polvo fino de silicio que pueda estar presente.
3. Tirar de cristales (crecimiento)
Mantener con precisión la atmósfera de argón de baja presión establecida contra el flujo continuo de gas y la evacuación de impurezas.
Requiere un control preciso de la presión y un rendimiento de bombeo estable durante períodos extremadamente largos (días).
4. Enfriamiento
Manejo de la desgasificación térmica mientras el lingote gigante y el horno se enfrían durante muchas horas.
La bomba debe seguir siendo confiable durante el funcionamiento prolongado y con carga baja.
Selección de la tecnología de bomba adecuada: seca versus sellada con aceite
La elección entre bombas de vacío secas y selladas con aceite es una decisión económica y técnica fundamental para cualquier productor de cristales.
Bombas de paletas rotativas tradicionales selladas con aceite:
Ventajas: menor inversión de capital inicial, tecnología bien comprendida.
Desventajas: Riesgo de que el retroceso del aceite contamine la cámara; requiere cambios frecuentes de aceite y filtro; genera aguas residuales aceitosas que deben ser tratadas; Mayor coste de mantenimiento a largo plazo y mayor huella medioambiental.
Bombas de vacío en seco modernas (tornillo, garra, espiral):
Ventajas: riesgo cero de contaminación del proceso, mantenimiento drásticamente menor (sin cambios de aceite), eficiencia energética y limpieza ambiental (sin aceite usado). Destacan en el manejo de atmósferas cargadas de polvo, comunes durante el bombeo inicial.
Contras: Mayor costo inicial.
Veredicto: Para la producción de alto volumen de silicio de grado solar, donde el tiempo de actividad y los costos operativos son primordiales, las bombas secas, en particular las bombas de tornillo secas, son cada vez más el estándar. Para algunas aplicaciones de grado semiconductor de pureza ultraalta donde cualquier riesgo de hidrocarburos es inaceptable, son obligatorios.
La ventaja de Wordfik: ingeniería de precisión para el crecimiento de cristales
Las soluciones de vacío de Wordfik para extractores CZ están diseñadas para abordar la tríada única de desafíos: pureza, confiabilidad y costo total de propiedad.
Garantía libre de contaminación: Nuestros sistemas de bomba de tornillo seco proporcionan una fuente de vacío completamente libre de aceite, lo que protege el proceso de crecimiento de varios días de la contaminación por hidrocarburos que podría arruinar un lingote completo.
Construidos para una larga duración: diseñamos nuestros sistemas con la solidez térmica y mecánica para funcionar sin problemas a través de ciclos de crecimiento de más de 100 horas y choques térmicos repetidos, maximizando la utilización del horno.
Integración y control inteligentes: nuestros sistemas se pueden integrar con el PLC del extractor para automatizar la secuencia de regulación de presión y bombeo, proporcionando condiciones de proceso estables y repetibles para cada lote.
Red de soporte global: ya sea que su instalación de extracción de cristales se encuentre en un importante centro de fabricación solar asiático, en un grupo de semiconductores europeo o en un parque de alta tecnología de América del Norte, nuestros ingenieros de servicio comprenden la importancia del tiempo de actividad en este proceso que requiere mucho capital.
Conclusión: La base de la calidad comienza con el vacío
La calidad de un lingote de silicio monocristalino (su pureza, estructura cristalina y propiedades eléctricas) se determina en las primeras horas del proceso CZ. Por lo tanto, el sistema de vacío que establece y controla el entorno de crecimiento es un componente fundamental del rendimiento y el valor del producto. Invertir en una solución de vacío diseñada específicamente para el exigente ciclo de trabajo continuo de extracción de cristales no es una compra de equipo; es una inversión en la integridad de su activo material más crítico.
Preguntas frecuentes (FAQ)
P1: ¿Por qué se utiliza argón a baja presión en lugar de sólo un alto vacío durante la extracción? Un alto vacío total provocaría una evaporación excesiva del propio silicio fundido, alterando su composición e imposibilitando el control del crecimiento. La atmósfera de argón de baja presión (un 'vacío parcial') proporciona un equilibrio óptimo: es inerte, suprime la evaporación del silicio y transporta eficazmente los vapores de impurezas a la bomba.
P2: ¿Puedo actualizar un extractor CZ antiguo con una bomba de vacío en seco moderna? Sí, la modernización es común y, a menudo, una actualización muy rentable. Puede reducir drásticamente los costos operativos, eliminar el desperdicio de aceite y mejorar la limpieza del proceso. La clave es diseñar la interfaz (tuberías, válvulas, controles) para garantizar la compatibilidad con el sistema de automatización del extractor existente.
P3: ¿Cómo afecta el sistema de vacío al contenido de oxígeno en el lingote de silicio? La principal fuente de oxígeno es la disolución del crisol de cuarzo (SiO₂) en la masa fundida. Si bien la bomba de vacío no puede evitar esto, el flujo de argón a baja presión elimina eficientemente el vapor de monóxido de silicio (SiO) resultante de la cámara. Al controlar la presión y el flujo del argón, los productores pueden influir en la dinámica de la incorporación de oxígeno y su posterior difusión durante el enfriamiento, que es un parámetro crítico para la calidad de las obleas.
