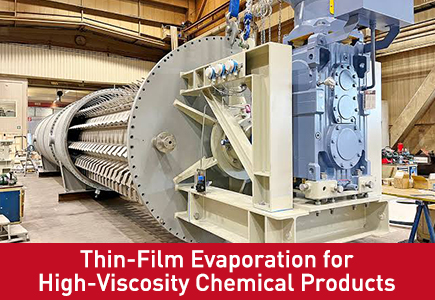

Evaporación de película fina para productos químicos de alta viscosidad

Los productos químicos de alta viscosidad presentan un desafío persistente en la ingeniería de procesos. A medida que aumenta la viscosidad, la transferencia de calor se deteriora, los tiempos de residencia se alargan y los evaporadores convencionales alcanzan rápidamente sus límites. La evaporación de película fina se desarrolló específicamente para abordar estas dificultades y se ha convertido en una herramienta indispensable para procesar polímeros, resinas, adhesivos y otros materiales viscosos que no pueden manejarse mediante evaporadores de película descendente o de circulación forzada.

La idea central es sencilla: extender el producto en una capa extremadamente fina sobre una superficie calentada, agitarlo mecánicamente para renovar la película constantemente y aplicar vacío para reducir el punto de ebullición. La combinación logra tasas de evaporación que serían imposibles con películas más gruesas, mientras que el corto tiempo de residencia (a menudo solo unos segundos) protege los compuestos sensibles al calor de la degradación térmica..

Por qué la alta viscosidad rompe los evaporadores convencionales

Los evaporadores de película descendente dependen de la gravedad para distribuir el líquido en forma de película a lo largo de tubos verticales. Esto funciona bien para fluidos de baja viscosidad, pero a medida que aumenta la viscosidad, la película se vuelve lenta, desigual y propensa a secar parches. La transferencia de calor disminuye drásticamente y el producto puede pasar demasiado tiempo en la superficie calentada, lo que provoca incrustaciones o degradación.

Los evaporadores de circulación forzada utilizan bombas para empujar el líquido a través de los tubos calefactores a alta velocidad. Este enfoque puede manejar viscosidades moderadas, pero la caída de presión se vuelve prohibitiva a medida que aumenta la viscosidad. Las pérdidas de bombeo consumen energía y el producto puede degradarse al pasar repetidamente por el intercambiador de calor.

Los evaporadores de película fina adoptan un enfoque fundamentalmente diferente. En lugar de depender de la gravedad o del bombeo externo para distribuir el líquido, utilizan limpiadores mecánicos para esparcir el producto por la pared calentada y renovar continuamente la película . El espesor de la película suele ser de 0,1 a 1,0 mm y la agitación vigorosa crea turbulencia que mejora tanto la transferencia de calor como de masa, incluso con viscosidades que ahogarían otros tipos de evaporadores.

Tipos de evaporadores de película delgada

Dos configuraciones principales dominan la práctica industrial: evaporadores de película limpia y evaporadores de recorrido corto (moleculares).

Los evaporadores de película limpia (también llamados evaporadores de película delgada agitados) utilizan cuchillas limpiadoras giratorias para esparcir la alimentación en una película delgada sobre la pared interna de un recipiente cilíndrico calentado . Los limpiadores raspan continuamente la superficie, evitando la suciedad y asegurando una rápida renovación de la superficie . Los vapores salen a través de un condensador separado conectado al sistema de vacío . Estas unidades pueden manejar viscosidades de hasta cientos de miles de centipoises y se usan ampliamente para la desvolatilización de polímeros, concentración de resina y extracción de solventes.

Los evaporadores de recorrido corto llevan el concepto un paso más allá. El condensador está integrado en el interior del evaporador, con el recorrido del vapor reducido a unos pocos centímetros . Esta configuración minimiza la caída de presión y permite el funcionamiento a presiones tan bajas como 0,001 mbar, lo suficientemente profundas para la destilación molecular . Se prefieren las unidades de recorrido corto para los productos más sensibles al calor, como vitaminas, productos farmacéuticos y productos químicos especiales de alta pureza.

Ambos tipos funcionan bajo vacío, normalmente desde 1 mbar hasta 0,001 mbar, según la aplicación . El sistema de vacío no es una idea de último momento; es parte integral del proceso, reduce los puntos de ebullición para proteger el producto y crea el diferencial de presión que impulsa el flujo de vapor.

Lo que debe ofrecer el sistema de vacío

La bomba de vacío en un sistema de evaporación de película fina enfrenta exigencias diferentes a las de muchos otros procesos químicos. La carga de vapor puede ser sustancial, particularmente cuando se evaporan grandes fracciones de la alimentación. La bomba debe mantener una presión estable a pesar de la evolución fluctuante del vapor y debe manejar cualquier arrastre de material condensado sin sufrir daños.

Para la mayoría de las aplicaciones de película limpia, las presiones de funcionamiento oscilan entre 1 y 10 mbar . Una bomba de vacío de anillo líquido es una opción común en este caso: tolera la humedad y pequeñas cantidades de líquido arrastrado y proporciona un vacío confiable y constante durante largos ciclos de producción. Para un vacío más profundo, las bombas de tornillo seco ofrecen un funcionamiento sin aceite y una buena eficiencia energética, aunque requieren una protección cuidadosa contra la ingestión de líquidos.

Los evaporadores de recorrido corto exigen más del sistema de vacío. Son típicas presiones de 0,01 a 0,001 mbar , lo que requiere una disposición de bombeo de varias etapas. Una combinación de un refuerzo mecánico (bomba Roots) y una bomba de respaldo, a menudo un tornillo seco o una paleta giratoria, es estándar. El sistema debe ser hermético y capaz de alcanzar rápidamente la presión máxima, ya que los tiempos prolongados de bombeo reducen el rendimiento y pueden exponer el producto a calor innecesario.

Selección de una bomba para su aplicación

La elección de la bomba de vacío depende de la presión de funcionamiento, la carga de vapor y la compatibilidad química del producto.

Para los evaporadores de película limpia que funcionan a 1–10 mbar, las bombas de anillo líquido son un caballo de batalla confiable. Manejan bien las corrientes de vapor húmedo y su construcción simple simplifica el mantenimiento. Sin embargo, son menos eficientes que las bombas secas y requieren un sistema de sello de agua.

Las bombas de tornillo seco se especifican cada vez más para instalaciones nuevas. Ofrecen un funcionamiento sin aceite, lo cual es esencial cuando la pureza del producto es crítica, y pueden lograr el vacío profundo necesario para la destilación de recorrido corto. Su eficiencia energética es superior a la de las bombas de anillo líquido, especialmente cuando están equipadas con transmisiones de velocidad variable. El mayor costo inicial a menudo se justifica por menores gastos operativos durante la vida útil del equipo.

Para las aplicaciones más exigentes (destilación molecular a 0,001 mbar), es posible que se requiera una bomba de difusión o una bomba turbomolecular como etapa final, respaldada por una bomba mecánica para el desbaste. Estos sistemas son caros y complejos, pero son la única opción cuando el producto no puede tolerar temperaturas superiores a 100°C.

Aplicaciones del mundo real

La evaporación de película fina se utiliza en un amplio espectro de industrias . En la producción de polímeros, elimina los monómeros y disolventes residuales de las masas fundidas que, de otro modo, requerirían múltiples pasos de lavado. En la industria alimentaria, concentra zumos de frutas y aceites esenciales sin destruir los compuestos aromáticos. En productos farmacéuticos, recupera solventes de ingredientes activos mientras mantiene el estricto control térmico requerido para el cumplimiento de GMP.

Un ejemplo notable es el procesamiento del tall oil, un subproducto de la fabricación de pasta de papel. El tall oil contiene ácidos grasos, ácidos resínicos y esteroles que deben separarse mediante destilación. El material es viscoso, incrustante y sensible al calor, una combinación que hace que la evaporación de película fina sea la tecnología preferida. El sistema de vacío debe mantener una presión estable mientras manipula la compleja mezcla de componentes volátiles y no volátiles, y los limpiadores deben mantener limpia la superficie calentada a pesar de la tendencia de los ácidos resínicos a polimerizarse.

Otra aplicación cada vez mayor es el reciclaje de electrolitos de baterías de iones de litio. Los disolventes utilizados en la fabricación de baterías son valiosos y deben recuperarse con gran pureza. Los evaporadores de película fina, que funcionan al vacío, pueden separar el disolvente de las sales de electrolitos sin descomponer los componentes sensibles al calor.

Consideraciones prácticas para la operación

Un sistema de evaporación de película fina es tan fiable como su bomba de vacío. Un vacío deficiente conduce a temperaturas de funcionamiento más altas, lo que acelera la degradación y acorta la vida útil tanto del producto como del equipo. El mantenimiento regular de la bomba (cambios de aceite para los tipos lubricados, revisiones de sellos para bombas secas) es esencial.

La velocidad de alimentación y la velocidad del limpiador deben adaptarse a la viscosidad y volatilidad del producto. Una tasa de alimentación demasiado alta inunda la superficie, reduciendo la eficiencia de la evaporación; una tasa demasiado baja provoca zonas secas y suciedad. La bomba de vacío debe tener el tamaño adecuado para manejar la carga máxima de vapor, no solo la promedio, y el condensador debe ser capaz de eliminar el calor latente de la vaporización sin permitir que el vapor llegue a la bomba.

La compatibilidad del material es otra consideración clave. Muchos productos químicos de alta viscosidad son corrosivos o abrasivos. El evaporador y la bomba deben construirse con aleaciones adecuadas (acero inoxidable, Hastelloy o titanio) para resistir las condiciones del proceso..

Resumen

La evaporación de película fina es el método preferido para procesar productos químicos de alta viscosidad, sensibles al calor o incrustantes. Al esparcir el alimento en una película delgada agitada mecánicamente al vacío, se logra una evaporación rápida con una degradación térmica mínima. El sistema de vacío es fundamental para el proceso y determina la temperatura de funcionamiento, la tasa de evaporación y la calidad del producto final. Seleccionar la bomba adecuada, ya sea de anillo líquido, de tornillo seco o una combinación de múltiples etapas, requiere una cuidadosa consideración de los requisitos de presión, la carga de vapor y el entorno químico. Cuando se especifica y mantiene adecuadamente, un sistema de evaporación de película delgada ofrece resultados consistentes y de alta calidad para algunos de los materiales más desafiantes de la industria química.

Preguntas técnicas frecuentes

P: ¿Qué rango de viscosidad pueden manejar los evaporadores de película delgada?
Los evaporadores de película limpia pueden procesar materiales con viscosidades de hasta cientos de miles de centipoises . Algunos diseños especializados manejan hasta 45.000 cP a temperatura de funcionamiento . El límite real depende del diseño del limpiaparabrisas y del medio calefactor.

P: ¿Cómo mejora el vacío la evaporación de película fina?
El vacío reduce el punto de ebullición del líquido, permitiendo la evaporación a temperaturas más bajas. Esto protege los productos sensibles al calor de la degradación térmica y reduce la energía necesaria para la vaporización..

P: ¿Cuál es la diferencia entre los evaporadores de película limpia y los de recorrido corto?
Los evaporadores de película limpia tienen un condensador separado conectado por un conducto de vapor. Los evaporadores de recorrido corto integran el condensador dentro del evaporador, minimizando la caída de presión y permitiendo el funcionamiento por debajo de 0,01 mbar..

P: ¿Qué bomba de vacío es mejor para la evaporación de película fina?
Para un funcionamiento de 1 a 10 mbar, una bomba de anillo líquido es una opción sólida. Para un vacío más profundo o un funcionamiento sin aceite, se prefiere una bomba de tornillo seco. Para la destilación molecular a 0,001 mbar, se requiere una bomba de difusión o turbomolecular.

P: ¿Pueden los evaporadores de película delgada manejar sólidos o lodos?
Sí. La agitación mecánica mantiene los sólidos en suspensión y evita la contaminación de la superficie calentada. Sin embargo, el contenido de sólidos debe ser manejable; el exceso de sólidos puede requerir prefiltración.
