Soluciones de bombas de vacío impulsadas por ingeniería para tratamiento térmico de alto rendimiento

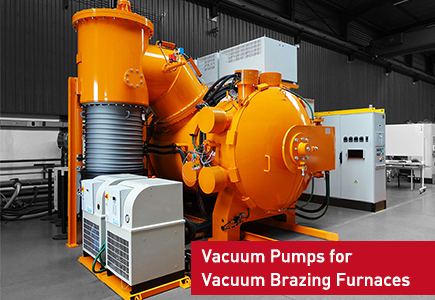

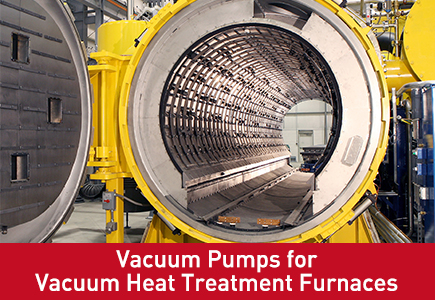

Los hornos de tratamiento térmico al vacío son sistemas de procesamiento térmico especialmente diseñados para el endurecimiento, recocido, soldadura fuerte, sinterización y otros procesos industriales críticos de metales y materiales en atmósferas controladas. En el centro de estos hornos se encuentra el sistema de bombeo de vacío, que elimina el aire y los gases de proceso para crear y mantener la presión y la atmósfera requeridas durante todo el ciclo térmico.
Este artículo explica cómo se aplican las bombas de vacío en hornos de tratamiento térmico al vacío, qué tipos de bombas son adecuadas para cada etapa de operación del horno y cómo configurar sistemas de bombeo de vacío de alta confiabilidad para aplicaciones de hornos industriales.
1. Etapas del proceso de vacío en hornos de tratamiento térmico
El tratamiento térmico al vacío implica varias etapas de bombeo con requisitos distintos:
Desbaste y evacuación de la cámara
Desciende desde la presión atmosférica hasta un vacío aproximado (normalmente ~10⁻¹ – 10⁻³ mbar)
Elimina el aire y la humedad a granel que interferirían con el procesamiento a alta temperatura.
Eliminación de gases de proceso y alto vacío
Mantiene un vacío estable durante los períodos de retención de alta temperatura.
Evacua el gas liberado de los metales (p. ej., desorción, desgasificación)
Control de fugas y relleno
Gestiona el relleno controlado con gases inertes o de proceso.
Garantiza la estabilidad de la presión durante el enfriamiento y la ventilación.
Se deben combinar diferentes tipos de bombas con estas etapas para lograr un funcionamiento confiable.
2. Bombas de desbaste: generación primaria de vacío
Bombas de vacío de paleta rotativa lubricada con aceite
Las bombas de paletas rotativas lubricadas con aceite se utilizan ampliamente como bombas de desbaste en hornos de tratamiento térmico al vacío para la evacuación de cámaras. Proporcionan un rendimiento confiable al reducir la presión desde niveles atmosféricos hasta niveles de vacío aproximados.
Atributos funcionales clave
Generación de vacío áspero estable
Buen par y desplazamiento para el bombeo inicial
Diseño mecánico robusto adecuado para entornos de hornos
Roles típicos
Evacuación antes de las etapas de alto vacío: preparación de la cámara del horno
Bombeo durante el aumento de temperatura para reducir la carga de oxígeno y humedad
Estas bombas generalmente se configuran como la primera etapa en un sistema de bombas múltiples debido a su confiabilidad comprobada y su amplio rango operativo.
3. Etapas de alto vacío: respaldan el bombeo profundo
Bombas de vacío Roots (bombas de refuerzo)
Cuando el horno se mueve por debajo del rango de vacío aproximado al vacío alto (≈10⁻³ – 10⁻⁵ mbar), las bombas de vacío Roots se aplican frecuentemente en combinación con una bomba de vacío preliminar.
Rol del sistema
Etapa de refuerzo entre la bomba de desbaste y el alto vacío.
Aumenta significativamente la velocidad de bombeo efectiva
Reduce la presión final más rápidamente que las bombas de desbaste solas.
Las bombas Roots a menudo se combinan con una paleta rotativa lubricada con aceite o una bomba de respaldo seco para proporcionar un rendimiento de gas eficiente en el extremo de alto vacío del proceso.
Bombas turbo moleculares y de alto vacío (opcionales)
Para aplicaciones que requieren un vacío ultraalto o entornos muy limpios, como el endurecimiento por haz de electrones o procesos sensibles a contaminantes, se utilizan bombas de alto vacío, como las bombas turbomoleculares, después de las etapas de desbaste y refuerzo.
Las bombas de alto vacío pueden alcanzar presiones muy por debajo de 10⁻⁴ mbar cuando están correctamente montadas y aisladas.
4. Bombas de vacío en seco para soporte de hornos
Bombas de vacío de tornillo seco
Las bombas de vacío de tornillo seco son cada vez más preferidas en los sistemas de hornos de vacío industriales, particularmente donde las prioridades son el funcionamiento sin aceite, la resistencia a los disolventes y una larga vida útil.
Fortalezas de la aplicación
Compresión completamente libre de aceite: reduce el riesgo de contaminación
Manejo eficaz de cargas de gas durante la desorción y la desgasificación
Intervalos de mantenimiento más largos que las bombas selladas con aceite
Las bombas de tornillo seco son especialmente apropiadas para instalaciones de hornos con ciclos frecuentes o donde la limpieza es una preocupación.
5. Sistemas de bombeo combinados: ingeniería para el rendimiento
Debido a que los hornos de vacío enfrentan condiciones variables de presión y carga de gas durante un ciclo térmico, la mayoría de los sistemas de vacío de los hornos son configuraciones híbridas que combinan múltiples tipos de bombas:
Arquitectura típica del sistema de bombeo
Etapa 1: Bomba de paletas rotativas lubricada con aceite (desbaste)
Etapa 2: Bomba de refuerzo Roots (alto rendimiento)
Etapa 3: Tornillo seco o bomba de alto vacío (estabilización del proceso)
Este enfoque en capas garantiza:
Evacuación inicial rápida
Alto rendimiento durante las fases de liberación de gas.
Mantenimiento de vacío estable a temperaturas elevadas.
También simplifica la lógica de control para los sistemas de automatización de hornos.
6. Consideraciones de diseño para sistemas de vacío de hornos
Gestión de gas condensable
El tratamiento térmico al vacío puede liberar vapores condensables de la pieza de trabajo o de las superficies de la cámara. El diseño adecuado incluye:
Trampas frías
Separadores de condensado para proteger las bombas de vacío y mejorar la eficiencia.
Compatibilidad de materiales y refrigeración
Las bombas y tuberías deben estar clasificadas para altas temperaturas de proceso y gases reactivos. Materiales como el acero inoxidable y las aleaciones resistentes a la corrosión son comunes en las tuberías de vacío de los hornos.
Redundancia y Control
Las instalaciones de hornos de alta disponibilidad suelen incluir:
Bombas duales con conmutación por error automática
Secuenciación basada en PLC para operación en cascada de bombas
Manómetros y controles de vacío integrados
Estas características son esenciales para minimizar el tiempo de inactividad y garantizar una calidad repetible del tratamiento térmico.
7. Soluciones de bombas de vacío Wordfik para hornos de tratamiento térmico al vacío
Wordfik ofrece soluciones de bombas de vacío diseñadas y adaptadas a aplicaciones de hornos de vacío, que incluyen:
Bombas de vacío de paletas rotativas lubricadas con aceite para trabajos de desbaste confiables
Paquetes de bombas de refuerzo Roots para mejorar el rendimiento
Configuraciones de bombas de vacío secas para entornos sensibles a la contaminación
Control personalizado e integración con la automatización del horno.
El diseño de cada sistema se basa en el tamaño del horno, la carga de gas de proceso y el rendimiento deseado de la curva de vacío. Los sistemas Wordfik pueden entregarse como plataformas de bomba preconfiguradas o integrarse directamente en diseños de hornos.
8. Caso destacado: configuración típica de bombeo de horno
Un horno utilizado para tratamiento térmico al vacío y sinterización puede emplear:
Una bomba de paletas rotativas para el vaciado inicial de la cámara.
Un potenciador de raíces emparejado para aumentar la velocidad de bombeo efectiva.
Una bomba de tornillo seco para respaldo final y etapas libres de contaminación
Esta combinación garantiza una evacuación eficiente a través de todas las fases del tratamiento térmico y minimiza el tiempo del ciclo manteniendo el control del proceso.
